Мотоман Высокая скорость Yaskawa MH24-10

В наличии

Информация
Спецификации

Мощная конструкция робота MH24-10; для предотвращения взаимодействия с другими частями, характеризуется необычайной скоростью и ускорением оси, что сводит к минимуму время цикла, увеличивая производительность и обеспечивая высокую производительность.

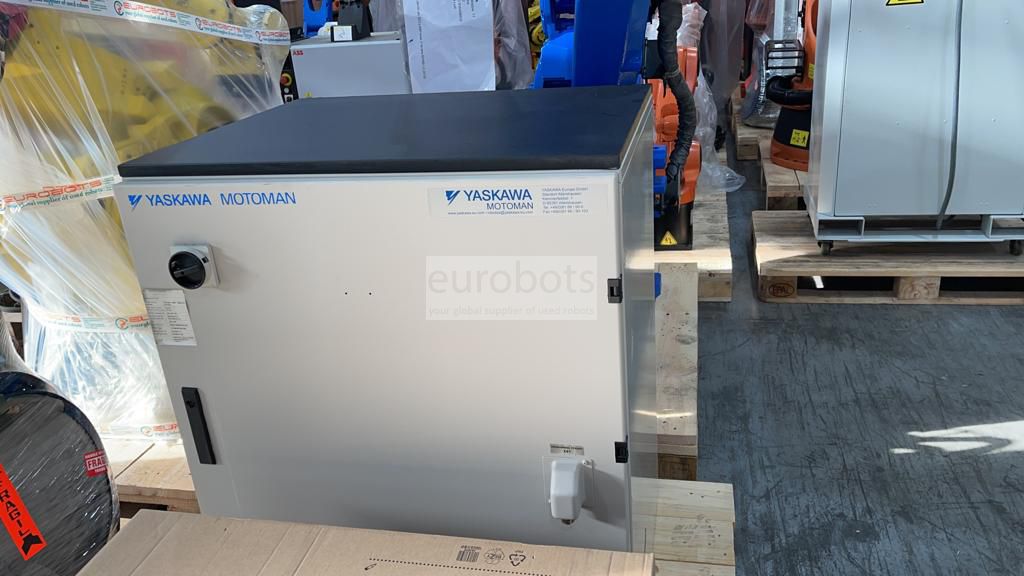

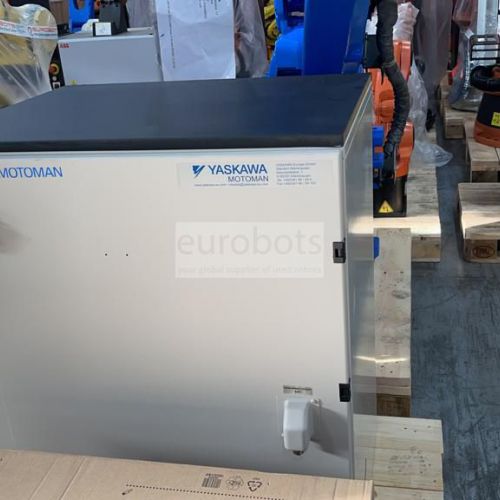

Контроллер DX200

DX200 - один из надежных системных контроллеров архитектуры с высокой надежностью и эффективностью системного уровня для роботизированных рабочих ячеек. Разнообразие сетевых соединений fieldbus. Динамические зоны помех защищают руку робота и обеспечивают улучшенную предотвращение столкновения. Позволяет до трех вспомогательных / внешних осей и может монтироваться дистанционно. обеспечивает:

Гибкость приложений.
Высокая производительность.
Минимальные затраты на интеграцию.
Гибкость приложений.
Повышенная надежность и энергоэффективность.
Улучшенная производительность, сокращенное среднее время ремонта (MTTR).
Категория 3 Функциональная безопасность (FSU).
Управление несколькими роботами до 8 роботов / 72 осей с синхронизированным перемещением между устройствами.
Расширенное управление движением робота (ARM) обеспечивает высокую производительность и планирование траектории.
Маленький и легкий кулон с цветным сенсорным экраном Windows® CE с возможностью просмотра нескольких окон.

Основные технические характеристики

Максимальная загрузка робота: 10 кг
Количество осей: 6
Максимальный горизонтальный охват: 2,010 мм
Максимальный вертикальный охват: 3,649 мм
Повторяемость: ± 0,08 мм
Контроллер: DX200

Диапазон движения (°)

Ось S: ± 180 ° (Настенный MH24-10 Максимальный диапазон движения S-оси составляет ± 30 °).
Ось L: + 155 ° / - 105 °
Ось U: + 250 ° / -170 °
Ось R: ± 200 °
Ось B: ± 135 °
Ось T: ± 455 °

Максимальная скорость (° / с)

Ось S: 197 ° / с
Ось L: 190 ° / с
Ось U: 210 ° / с
Ось R: 410 ° / с
Ось B: 410 ° / с
Ось T: 620 ° / с

Приложения для роботов

сборочный
Уход за машиной
Обработка материалов
Дозирование

Области применения

Поддержка прессы , Паллетирование , Погрузка и разгрузка деталей , Обработка , Обработка деталей , Сборка деталей
