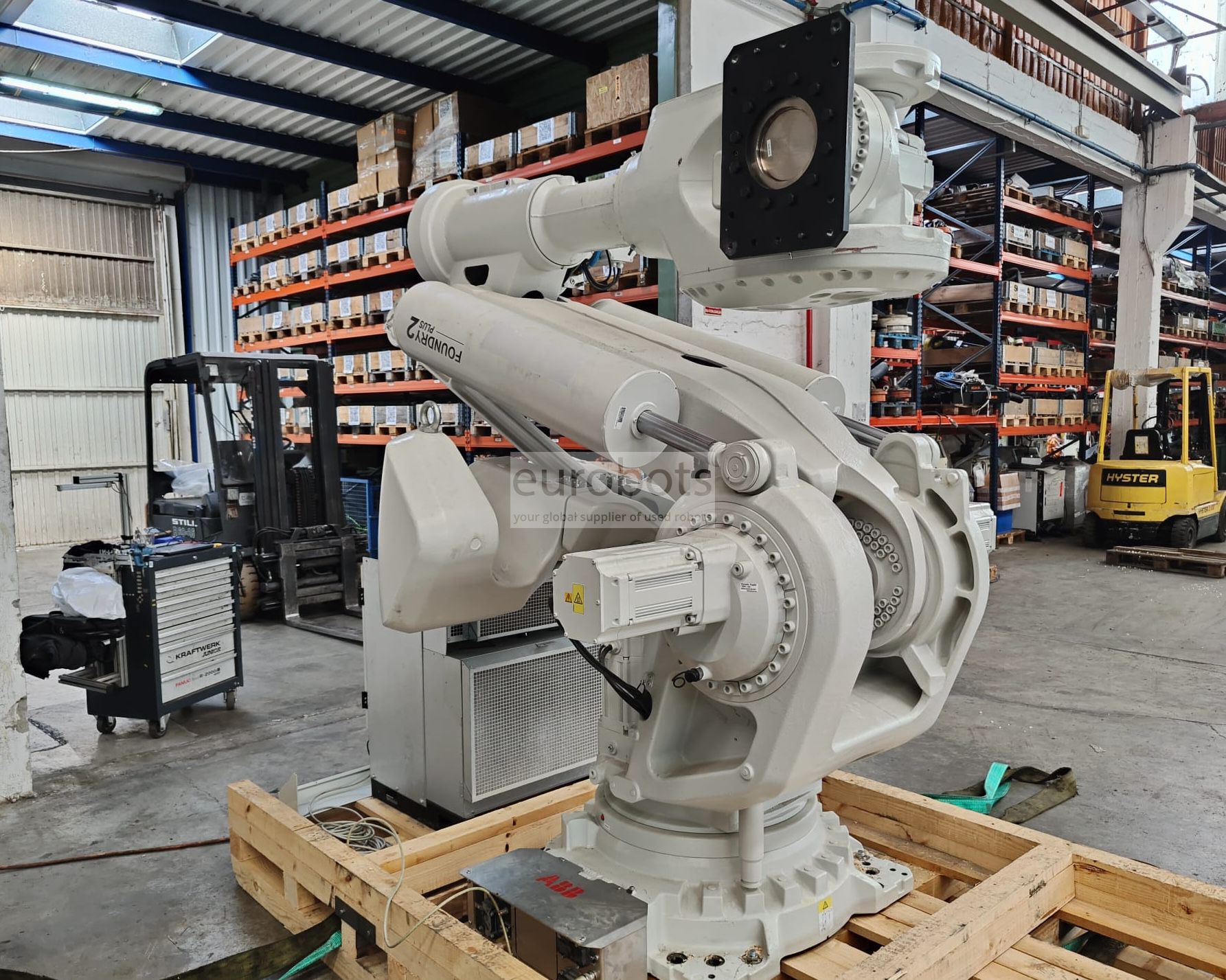

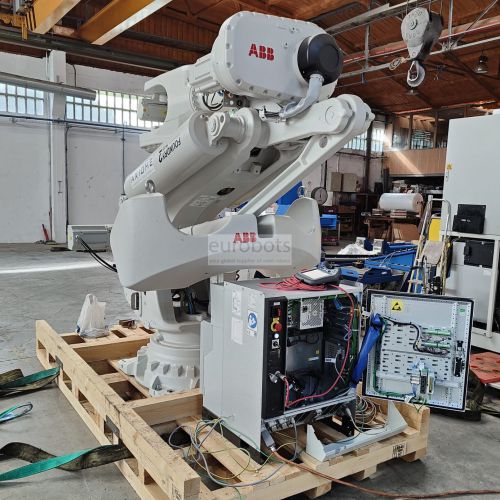

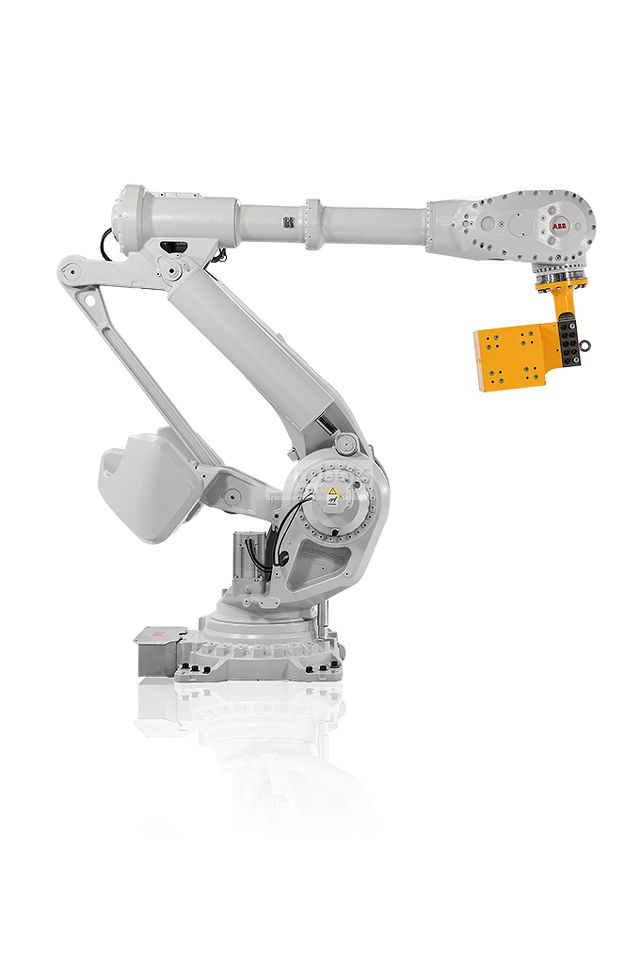

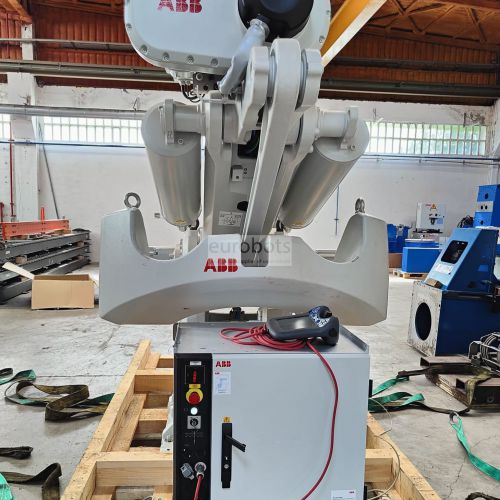

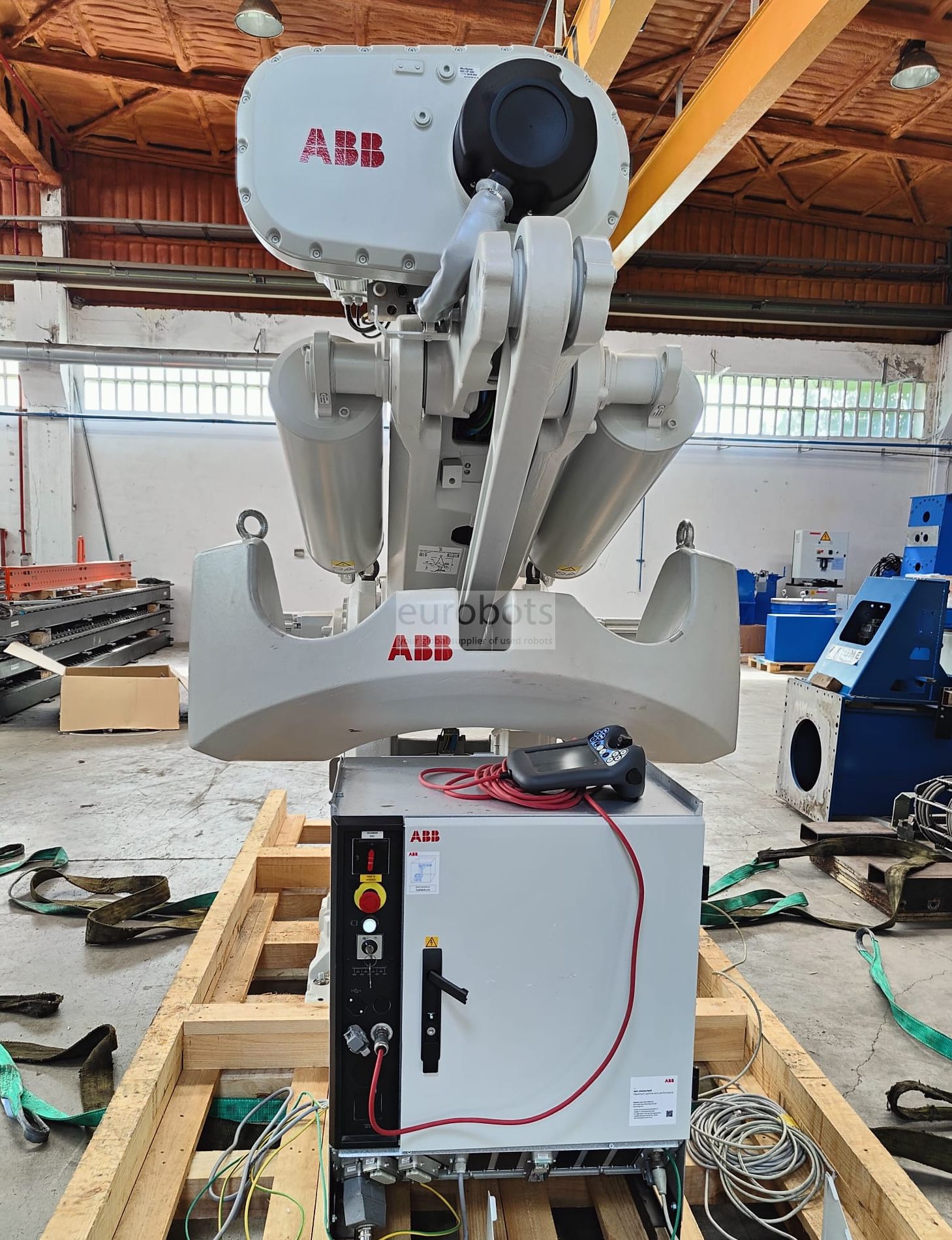

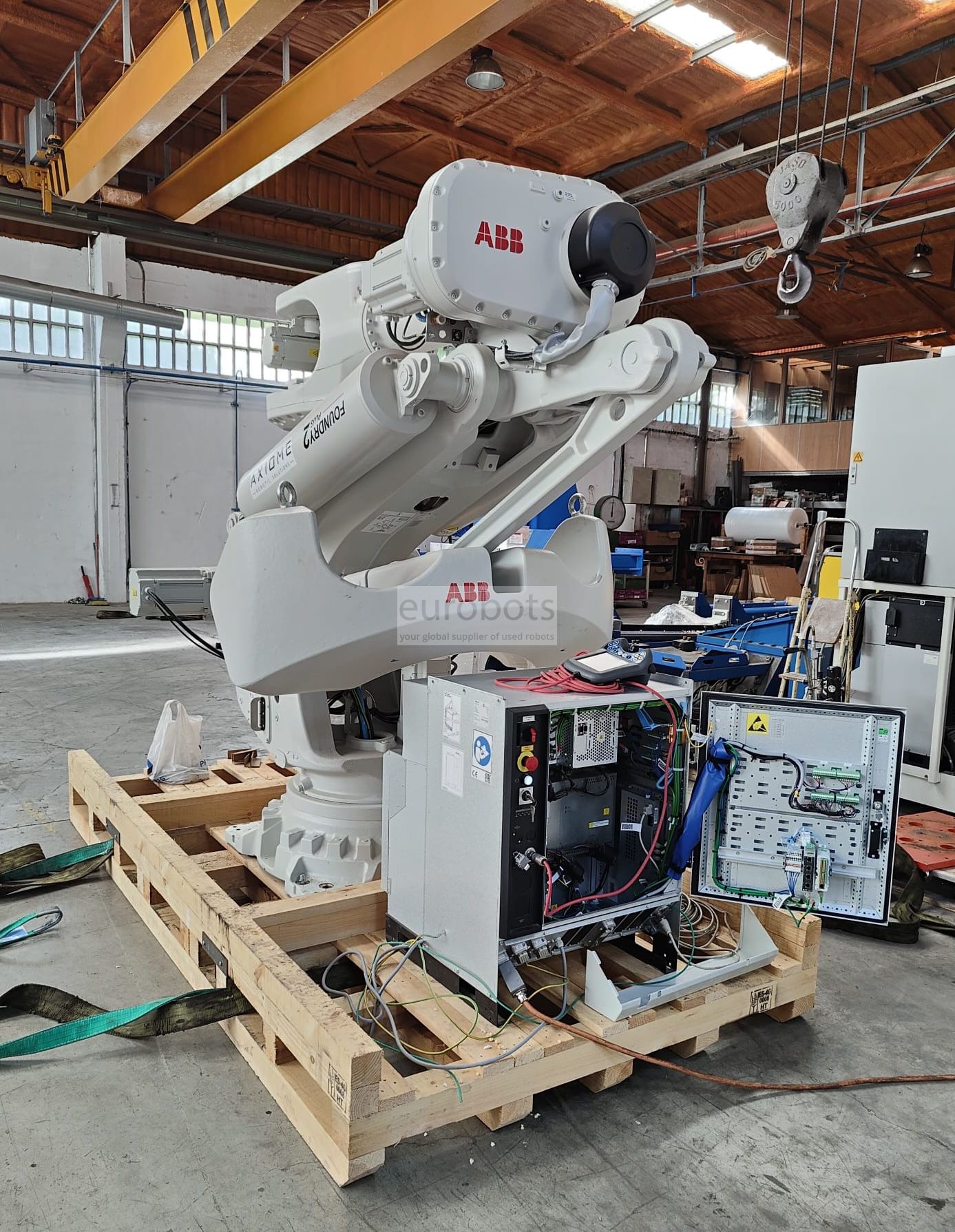

ABB IRB 8700
O robô IRB 8700 faz parte da oitava geração de robôs ABB para apresentar um robô com maior capacidade de manuseio e desempenho confiável e seguro. Com um design compacto usando menos elementos, isto é, possui apenas um motor e uma engrenagem por eixo do robô, melhorias no contrapeso, conexões paralelas, eixos rígidos, o que nos dá tempos de ciclo mínimos, alta precisão e 25% mais rápido, ajustando-se facilmente a pesados e grandes peças. Ele também vem na versão Foundling Plus2 da ABB como proteção padrão.
Especificações principais
Versão do robô | IRB 8700- 800 / 3.50 | IRB 8700- 550 / 4.20 |
Carga Máxima de Robô | 800 kg (a carga é de até 1000 kg enquanto o pulso está desligado). | 550 kg |
Alcance máximo | 3500 mm | 4200 mm |
Número de eixo | 6 | 6 |
Repetibilidade de posição RP | 0,05 mm | 0,08 mm |
Repetitividade do caminho RT | 0,07 mm | 0,14 mm |

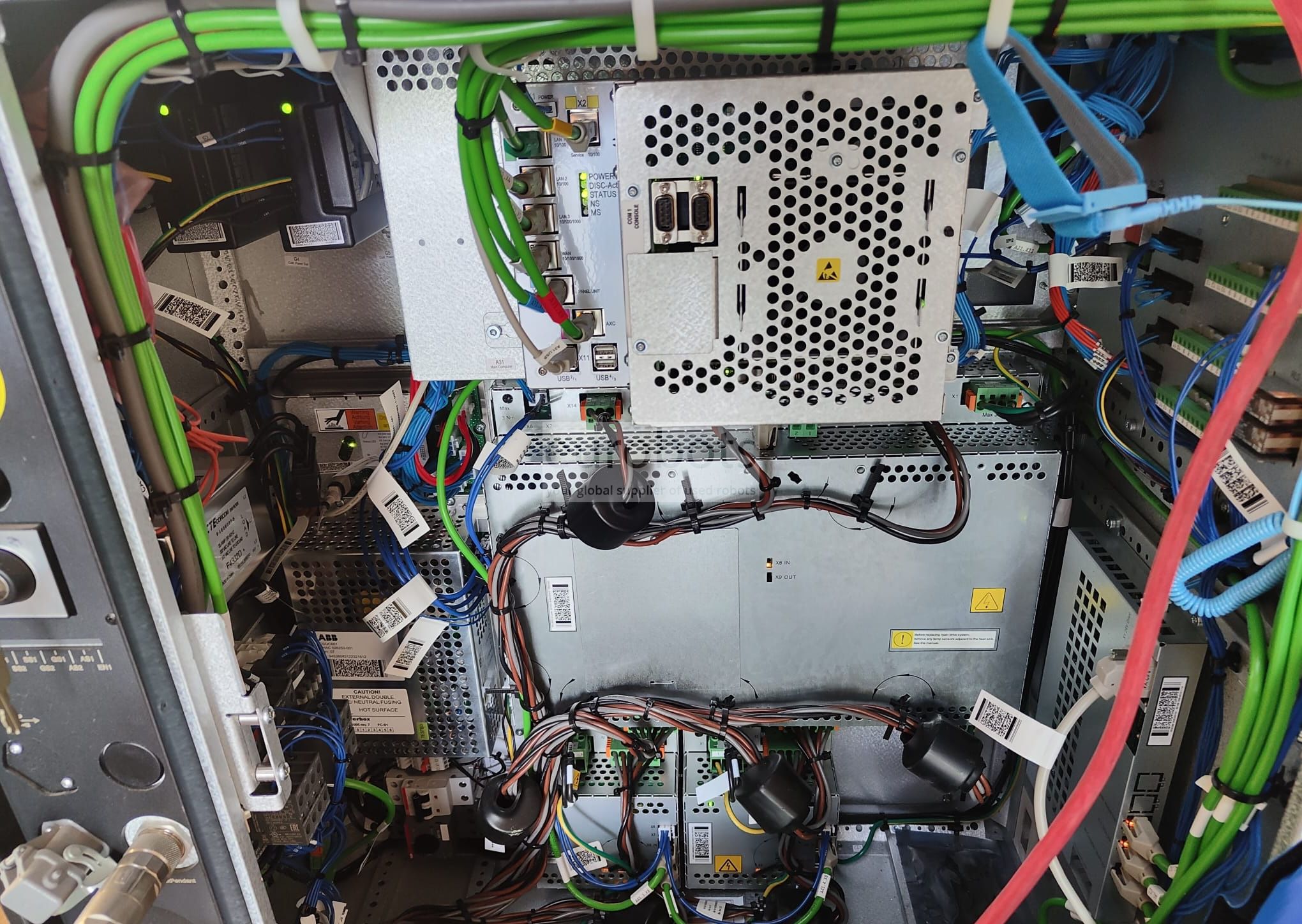

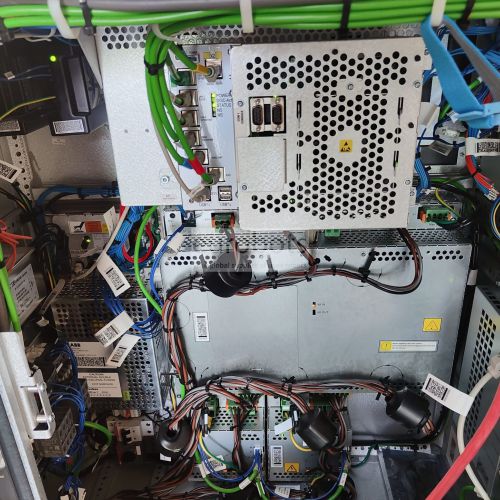

Controlador | IRC5 Single cabinet | IRC5 Single cabinet |
Amplitude de movimento
Eixo 1: ± 170 ° a ± 170 ° (Opção: ± 220 ° a ± 220 °)
Eixo 2: -65 ° / + 90 °
Eixo 3: -30 ° / + 132 °
Eixo 4: ± 300 ° a ± 300 °
Eixo 5: ± 130 ° a ± 130 °
Eixo 6: ± 360 ° a ± 360 °
Velocidade do movimento do robô
Eixo 1: 75 ° / s
Eixo 2: 60 ° / s
Eixo 3: 60 ° / s
Eixo 4: 85 ° / s
Eixo 5: 85 ° / s
Eixo 6: 115 ° / s
Aplicativos de robô
Manuseio de materiais
Funções
Fotos

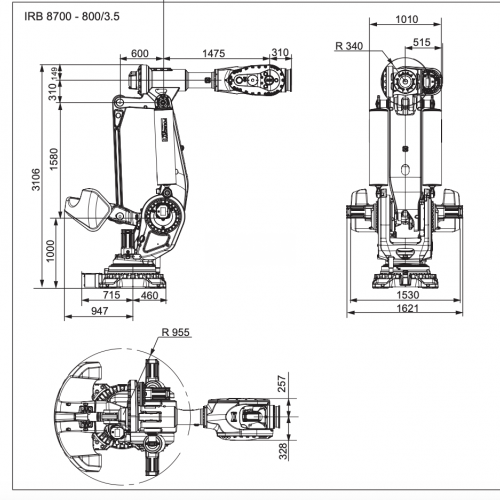

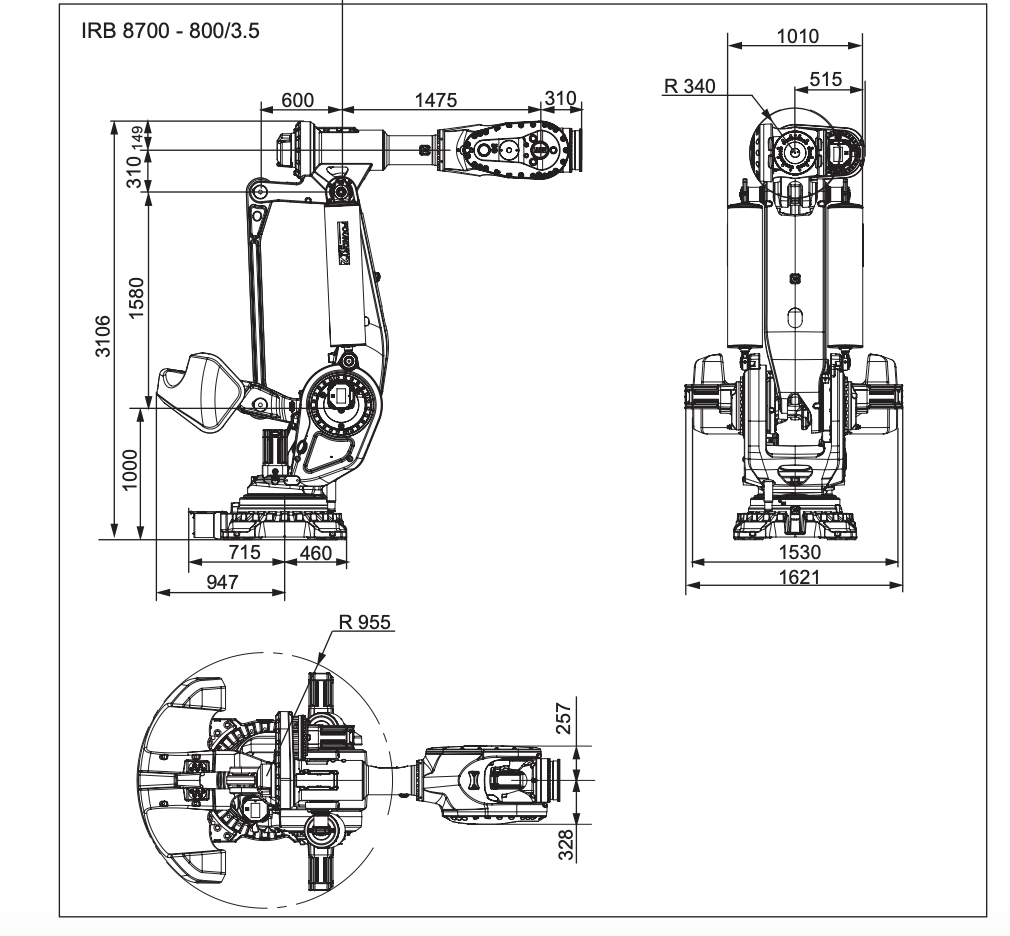

Diagramas
