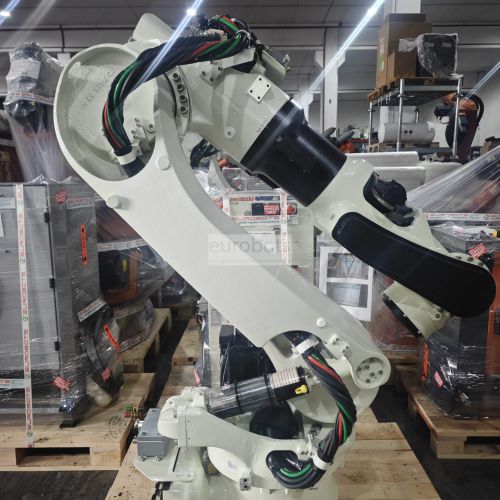

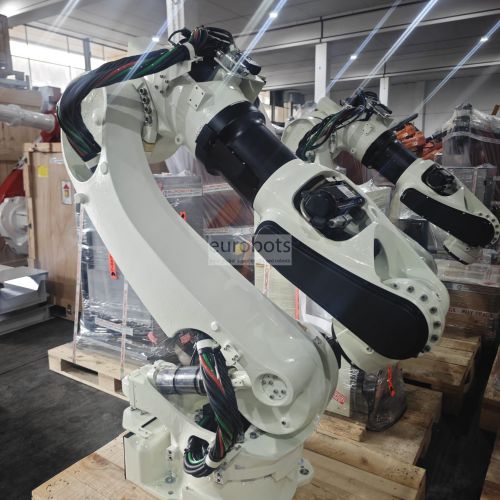

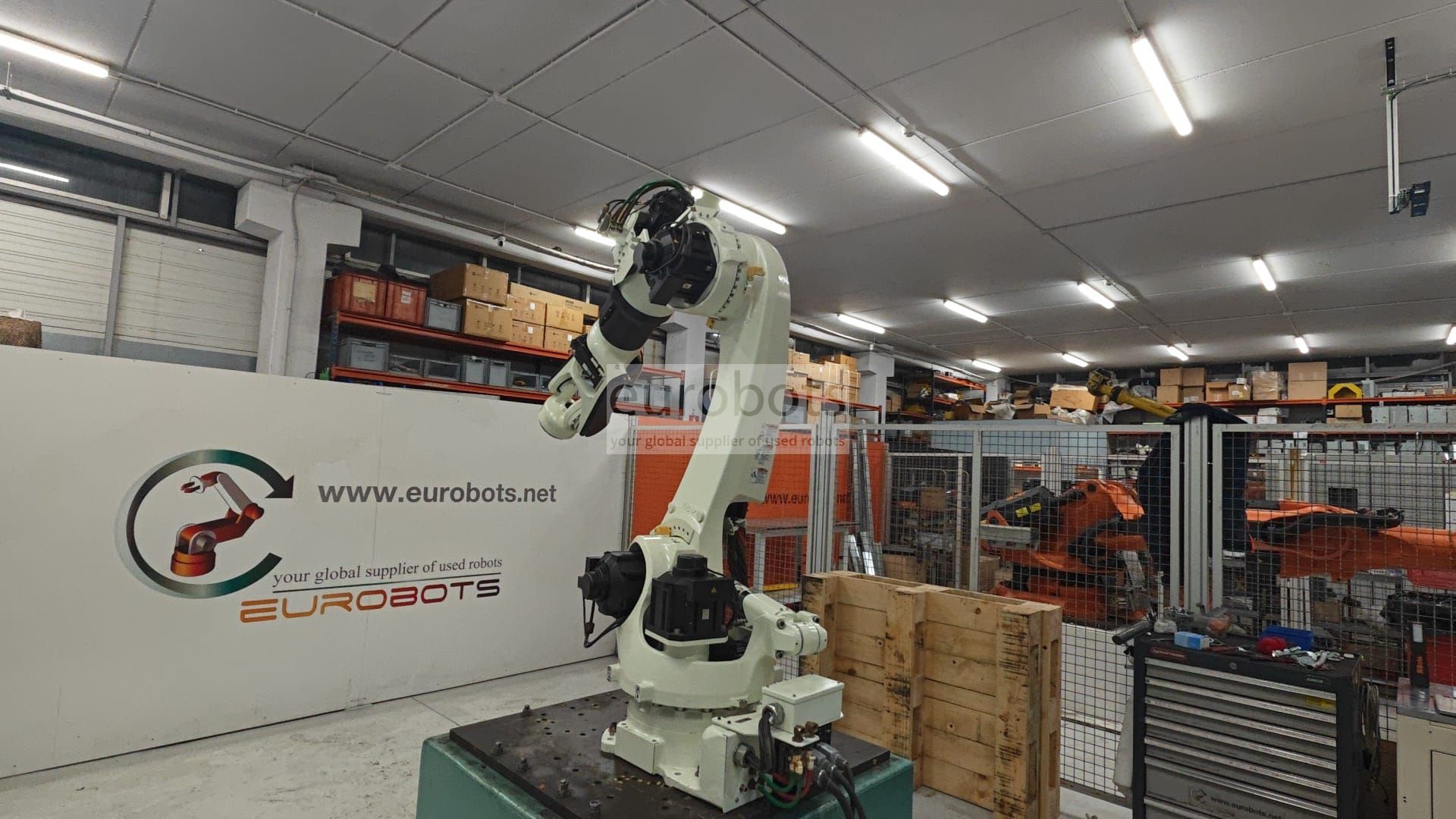

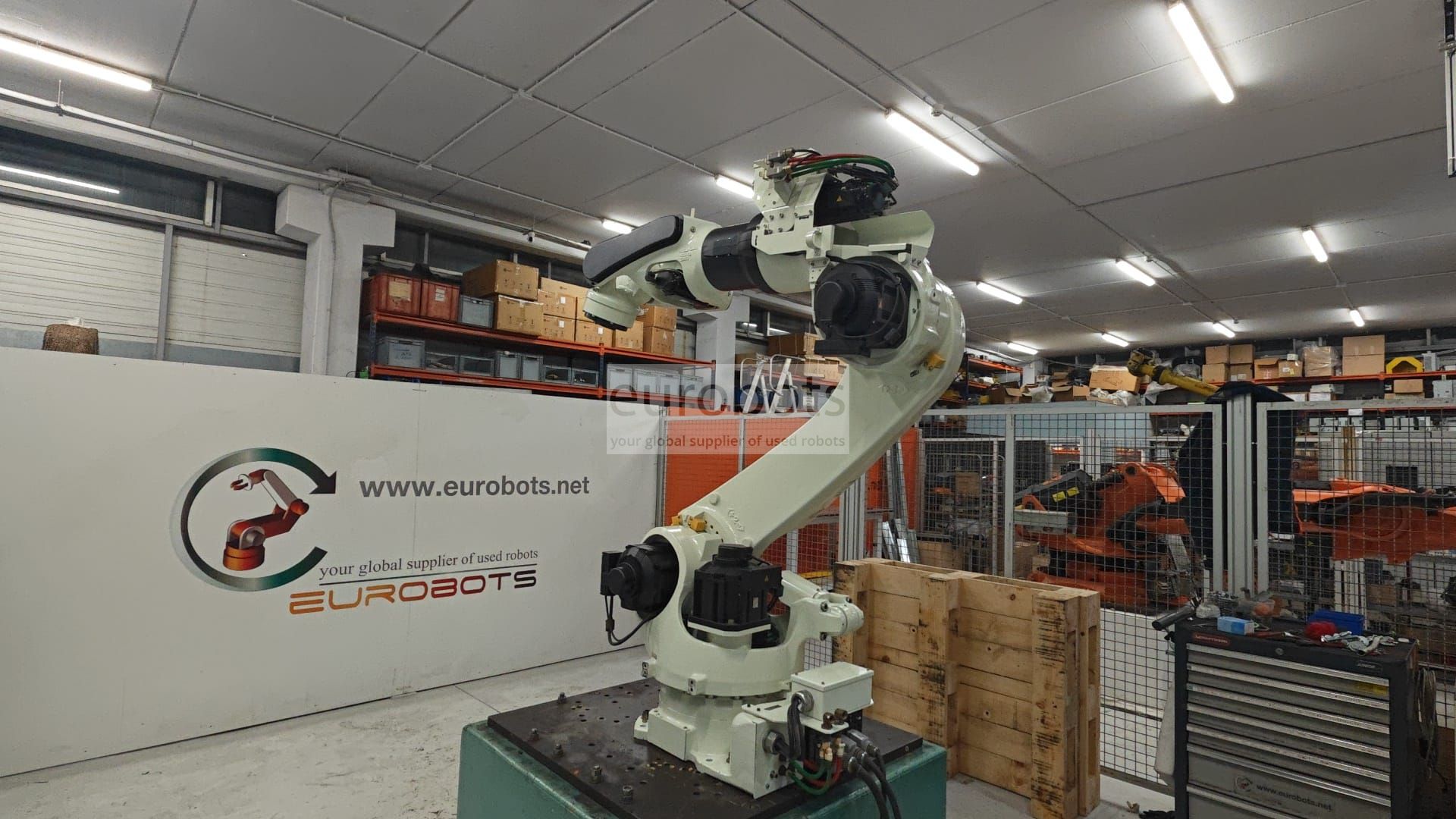

Kawasaki BX200L

O BX200L é um robô projetado para soldagem de ponto de alta velocidade com motores pesados, movimento de seqüência otimizado por pistolas de solda de servo, controle para melhorar a aceleração e a desaceleração proporcionando tempos de ciclo curtos e alto desempenho. Este robô é um economizador de espaço graças à sua pequena pegada e ao braço fino que permitem a instalação em aplicações de "alta densidade". É adequado para grandes pistolas de solda.

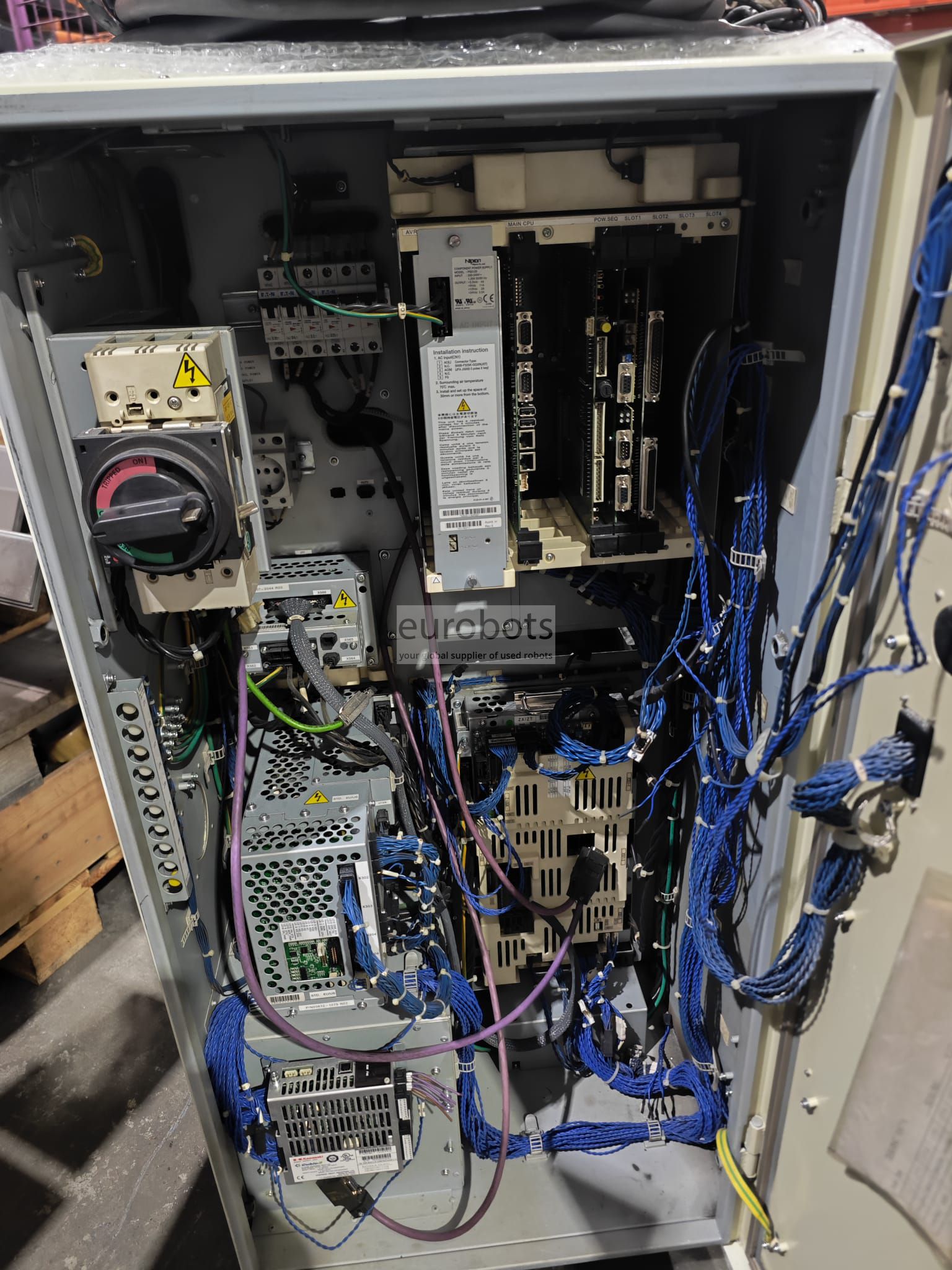

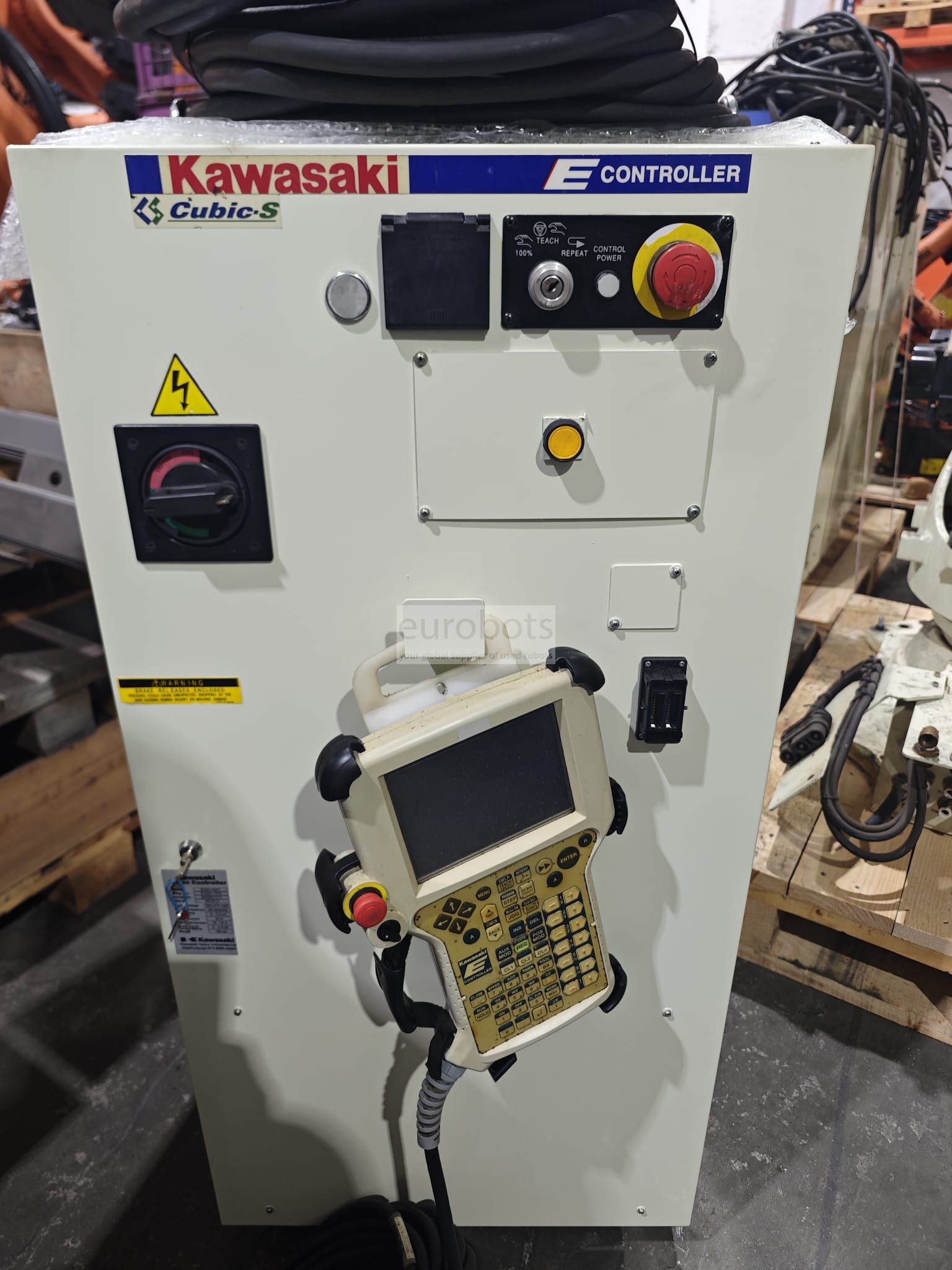

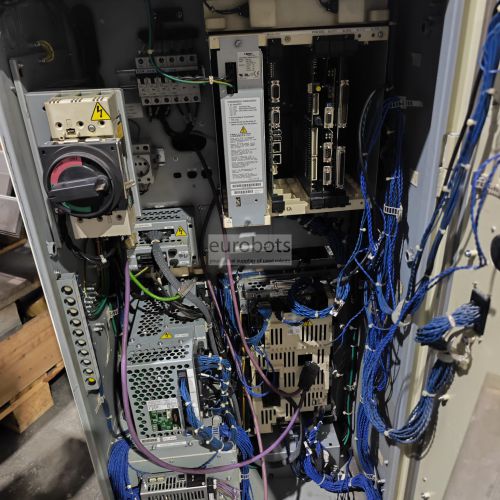

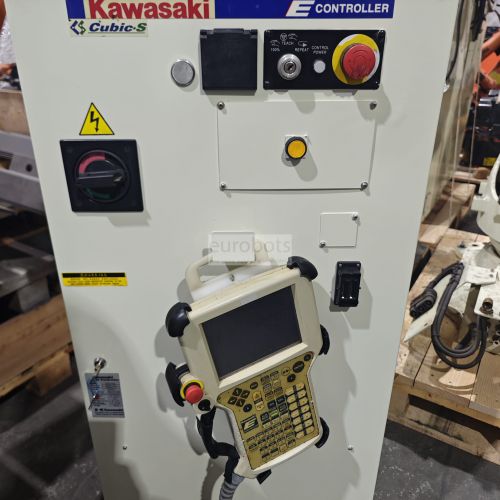

E Controller

Os controladores E são compactos, confiáveis ​​e de alto desempenho, possuem tecnologia avançada na CPU, permitindo maior produtividade e controle de trajetória. Ampla gama de aplicações industriais suportadas pela tecnologia Kawasaki AS que utiliza uma linguagem de programação que fornece controle de seqüência; possível expansão de até 10 eixos externos para controle completo de 16 eixos. Fácil manutenção e diagnóstico graças aos seus componentes modulares e cabos limitados.

  • Ideal para a tensão de distribuição de energia primária de cada região
  • Maior capacidade de expansão
  • Estrutura fechada com sistema de resfriamento indireto
  • Sistema de servo digital
  • Canais E / S 32 (max128)
Especificações principais

Carga Máxima de Robô: 200 kg
Número de eixos: 6
Alcance horizontal máximo: 2.597 mm
Alcance máximo vertical: 3.420 mm
Repetibilidade: ± 0,2 mm
Controlador: E32

Gama de movimento (°)

Eixo JT1: ± 160 °
Eixo JT2: + 76 ° / -60 °
Eixo JT3: + 90 ° / -75 °
Eixo JT4: ± 210 °
Eixo JT5: ± 125 °
Eixo JT6: ± 210 °

Velocidade máxima (° / s)

Eixo JT1: 105 ° / s
Eixo JT2: 90 ° / s
Eixo JT3: 100 ° / s
Eixo JT4: 120 ° / s
Eixo JT5: 120 ° / s
Eixo JT6: 200 ° / s

Aplicações de robô

Partida de fricção
Machine Tending
Manuseio de materiais
Remoção de material
Soldadura por pontos
Soldagem de pontos carregada
Pedestal de soldadura por pontos
Manuseio de materiais

Funções

Spotwelding , Assistência à imprensa , Paletização , Carga e descarga de peças , Usinagem , Manuseio de peças , Medição , Montagem de peças , Corte a laser , Soldadura laser Nd-Yag , Colagem - colagem adesiva , Soldadura tubos , Corte de plasma , Education , célula de moagem

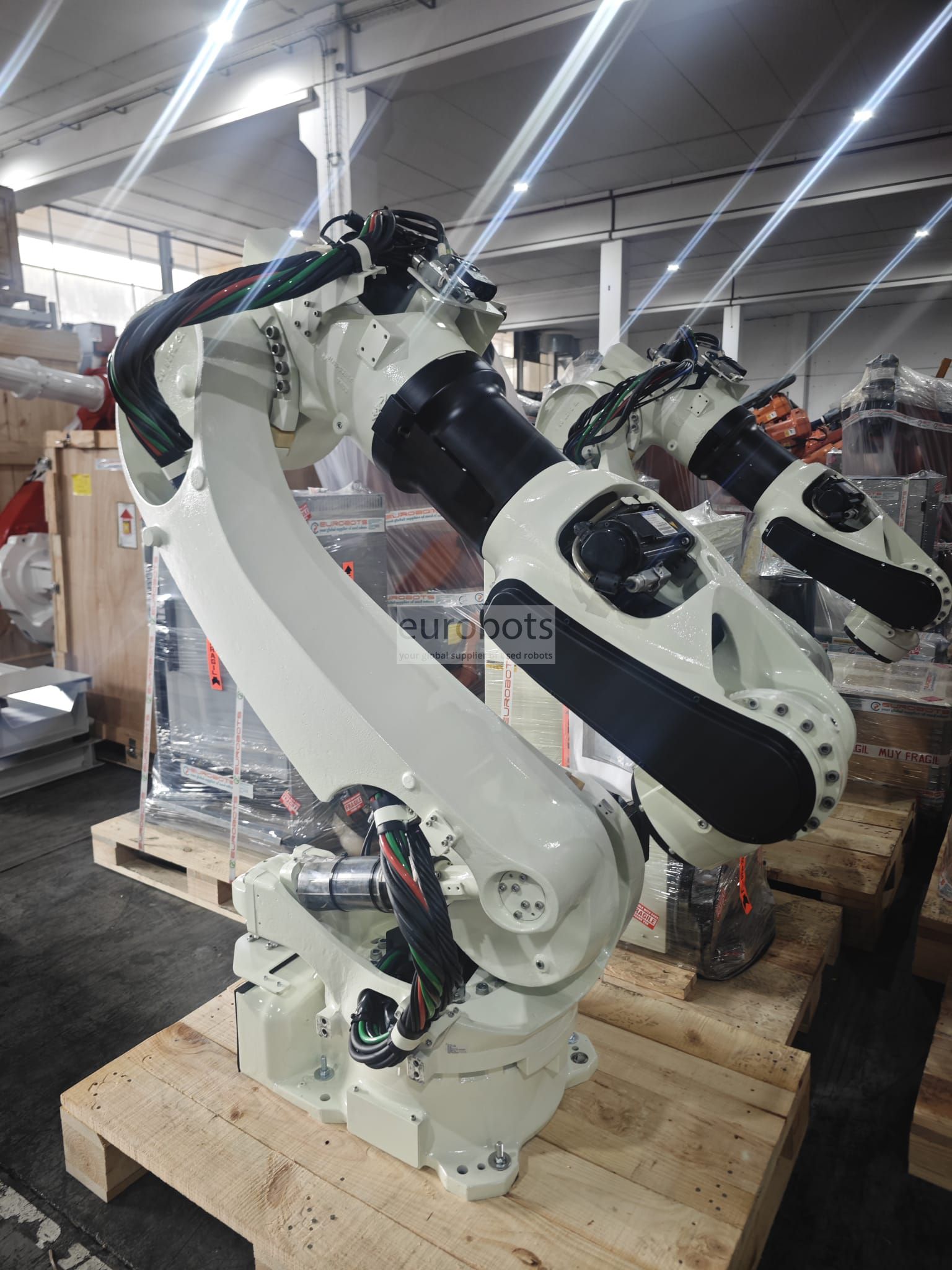

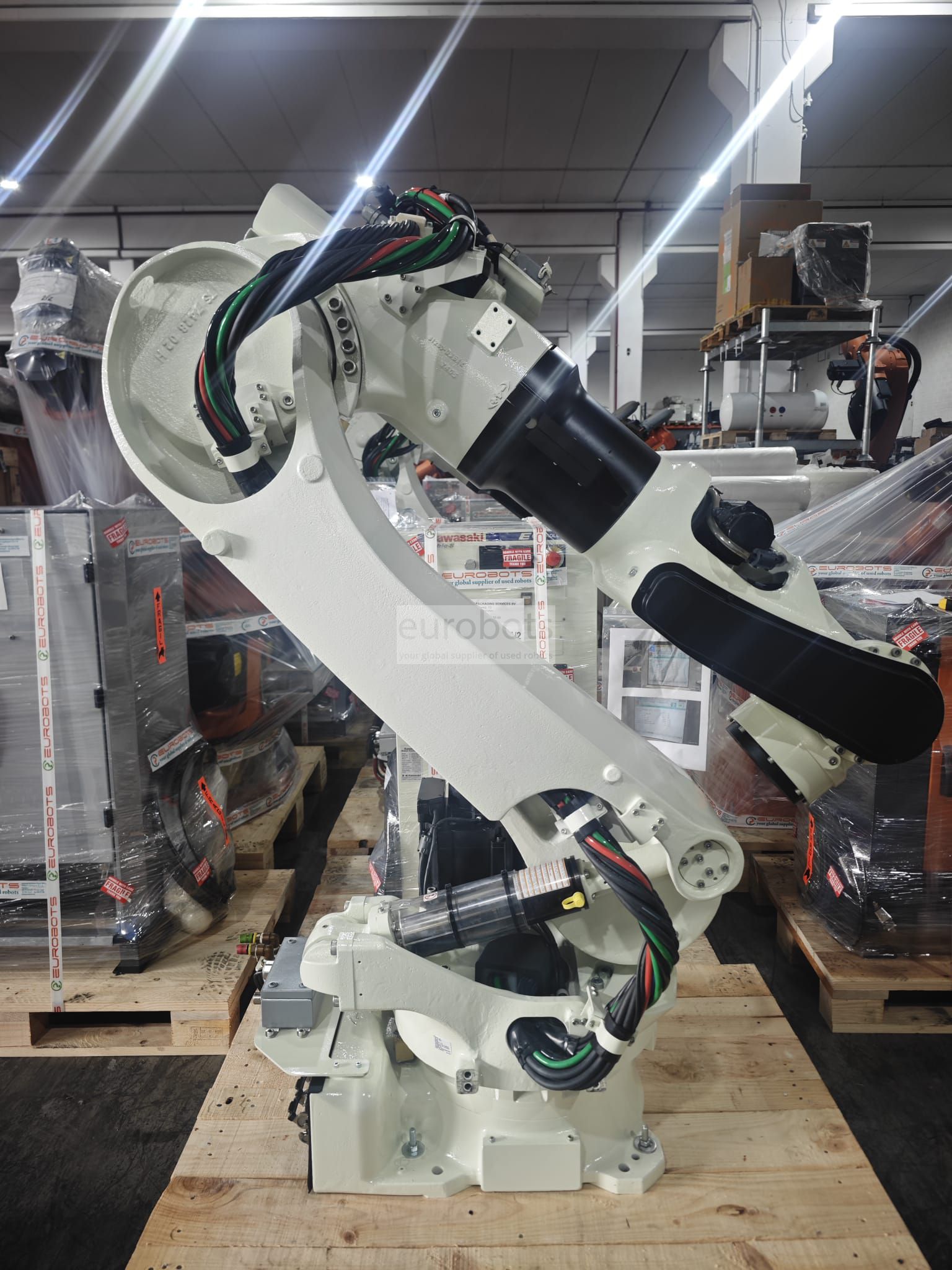

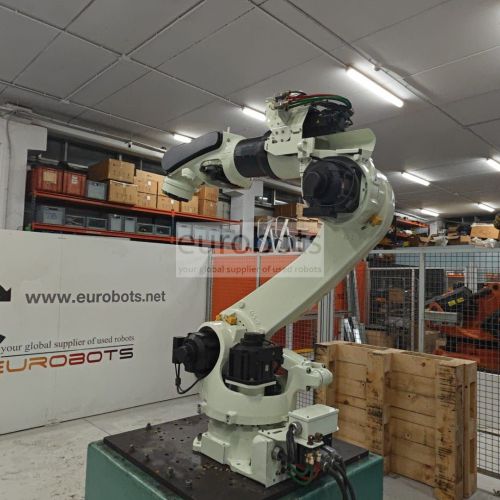

Fotos
