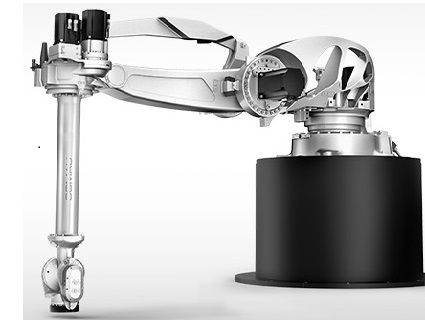

Outros robôs NJ 165 - 3.4 SH

Awaiting more stock

Estantes Robô NJ-165-3.4 SH, projetado para economia de energia, minimiza custos e proporciona alta produtividade em tarefas como montagem, usinagem, soldagem a ponto, dispensação, corte a laser, teste de medição entre outros.

Equipado com o controlador C5G

Controlador C5G.

O controle C5G utiliza a última geração de PCs industriais APC820 com CPU Core2 Duo, capaz de obter altos desempenhos com baixo consumo energético

Economia de energia

• Menor consumo em espera, baixo consumo durante as operações • Sistema de refrigeração proporcional às operações da unidade de controle
• Sistema de recuperação de rede de energia com um programa de alto conteúdo dinâmico

Flexibilidade e confiabilidade

A nova geração de ônibus eld baseados na tecnologia da Hilscher, integrados pela B & R em sua família I / O X20 remota, garante uma interface confiável e flexível em todas as aplicações dos clientes. Interfaces modulares estão disponíveis, tais como E / S digital, E / S analógica e para muitos tipos de codificador transdutor de posição, resolver, etc.

Segurança

Integrado no módulo SDM, função de desbloqueio certificado TUV (parada de emergência de canal duplo, dispositivo de ativação, ativação de unidade lógica) no braço do robô e função de intertravamento para cooperação homem-robô

Modularidade / Expansibilidade

Sistema modular para acionamentos de até 13 eixos na função de base do gabinete e o modelo do robô

Gerenciamento simultâneo de vários robôs

Arquitetura de hardware projetada para gerenciar até 16 eixos em configuração “multi-arm” com caixa de aplicação

Programação off-line 3D com o Robosim Pro

Gerenciamento de múltiplas aplicações

Possibilidade de gerenciar muitos aplicativos ao mesmo tempo

C5G controlador aberto: para se tornar os verdadeiros condutores do movimento do robô

Permite o desenvolvimento de algoritmos de movimento personalizados e aplicações especiais com o uso de sensores

Principais funcionalidades do software disponíveis

• Automatic Payload Identi cation: identificação automática da carga para otimizar o movimento do robô

• Detecção de colisão: parada de emergência do robô em caso de colisão para proteger o mecânico e o equipamento

• Movimento Cooperativo e Sincronizado: gerenciamento coordenado e simultâneo de vários robôs e eixos auxiliares (pista linear, servo-gun, posicionadores e outros equipamentos de aplicação)

• Conveyor and Sensor Tracking: rastreamento de peças em movimento em transportadores lineares e circulares. Precisão em seguir o caminho pelo uso de diferentes tipos de sensores externos

• Servo Tecnologia Conjunta Macia: a capacidade das articulações de robô individuais para ceder às forças externas que são requeridas pela aplicação específica

• Regiões de Interferência: regiões de várias formas podem ser dinamicamente definidas para limitar o espaço de trabalho do robô

• Precisão absoluta do robô: algoritmo para a adaptação da cinemática atual ao modelo teórico programado off-line

Especificações técnicas gerais

  • Carga máxima do robô: 165 kg
  • Alcance Máximo: 3450 mm
  • Repetibilidade na posição: 0,10 mm
  • Controlador: C5G

Velocidade de movimento do robô em º / s

  • Eixo 1: 85°/s
  • Eixo 2: 90°/s
  • Eixo 3: 110°/s
  • Eixo 4: 130°/s
  • Eixo 5: 130°/s
  • Eixo 6: 195°/s

Amplitude de movimento

  • Eixo 1: +/-180°
  • Eixo 2: -50°/+170°
  • Eixo 3: -18,8°/-288°
  • Eixo 4: +/- 2700°
  • Eixo 5: +/- 125°
  • Eixo 6: +/- 2700°

Aplicações

  • Montagem
  • Prensa de Dobramento de Freio
  • pressione
  • Usinagem
  • Solda a Ponto
  • Usinagem de madeira de vidro
  • Vedação cosmética
  • Dispensando
  • Manipulação / Embalagem
  • Corte a laser de solda
  • Tendência de Máquina
  • Testes de Medição
  • Plasma corte do jato de água
  • Polimento de rebarbação

Funções

Spotwelding , Manuseio de peças , Polimento , Medição , Montagem de peças , Corte a laser , Corte de plasma
