Outros robôs MITSUBISHI MELFA RH-6FRH55

Awaiting more stock

A série MELFA FR de robôs Mitsubishi Electric com braços rígidos e controles servo da mais recente tecnologia, aplicações de trabalho seguras e colaborativas, funções inteligentes para a próxima geração, oferecem alta precisão e velocidade. permitindo o trabalho em equipe entre operador e robô com um alto nível de segurança. Ideal para uma ampla variedade de aplicativos nos quais grandes volumes precisam ser manipulados.


A série RH-6FRH55XX/M/C de articulação múltipla horizontal com tecnologia de ponta em servocontroladores, tempo de ciclo padrão de 0,29s, alta velocidade de movimento de alta resistência e precisão, faixa de operação ± 170 °, capacidade de carga de 3 kg, alcance de braço de 550 mm. Ideal para processos de transporte de pequenos componentes que exigem alta velocidade e precisão.

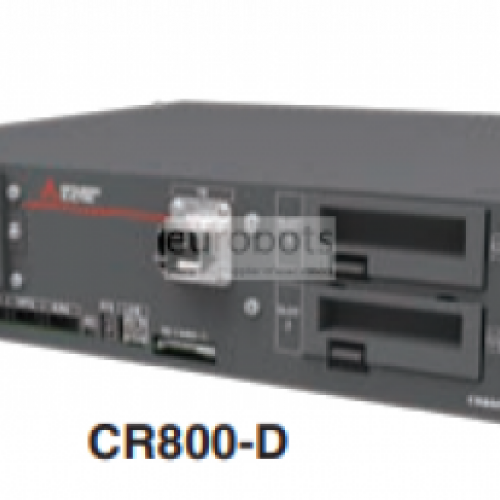

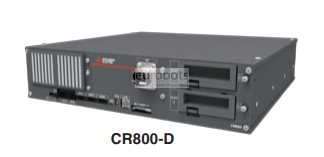

Equipado com controladores CR800-D ou CR800-R.

Este controlador tem uma estrutura aberta onde você pode colocar posições verticais e horizontais, múltiplas configurações de CPU que otimizam a comunicação com o equipamento fornecendo informações específicas, é compatível com o MELSEC iQ-R.

Especificações gerais do robô

  • Carga Máxima do Robô: 6 Kg
  • Alcance Máximo: 550 mm
  • Controlador: CR800-D, CR800-R

Repetibilidade:

  • Composto YX: ± 0,012
  • J3 (Z): ± 0,01
  • J4: ± 0,004

Velocidade de movimento do robô

  • Eixo 1: 400°/s
  • Eixo 2: 670°/s
  • Eixo 3 (Z): 2400 mm
  • Eixo 4: 2500°/s

Faixa de movimento

  • Eixo 1: 340 (-170 a +170)°
  • Eixo 2: 290 (-145 a +145)°
  • Eixo 3 (Z): xx = 20: 200 / xx = 34: 340 mm
  • Eixo 4: 720 (-360 a +360)°

Aplicações

  • Processos de transporte de pequenos componentes

Funções

Manuseio de peças , Montagem de peças
