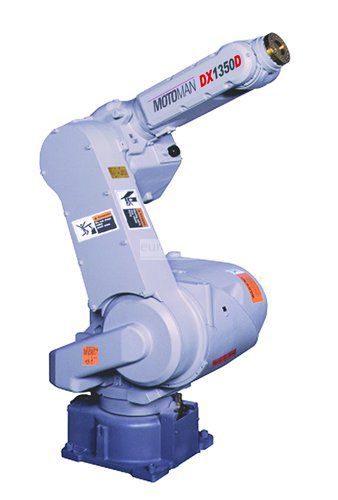

Motoman DX1350D

Awaiting more stock

O robô Yaskawa DX1350D com capacidade de carga de 35 kg e 6 eixos é rápido, robusto e poderoso é ideal para aplicações de moagem e lixar, seu alcance de 1,355 mm pode ser girado para facilitar a troca de ferramentas. O pulso tem proteção IP67 é adequado para tarefas em ambientes com poeira e água. Caracteriza-se por proporcionar um tempo de ciclo ideal e alta produtividade. Equipado com o controlador DX100

Características do controlador DX100

O controlador DX100 compacto da Yaskawa com estrutura avançada e controle de processo, oferecendo maior liberdade ao usuário, mesmo no conceito de uma célula automatizada:

• Sistema de controle multirrobôs com até 8 robôs / 72 eixos de movimento coordenados.

• Arquitetura de PC robusta, que fornece controle em nível de sistema para células de trabalho robótico.

• Conexões na parte traseira do gabinete de controle para otimizar o espaço interno

• Processamento de lógica ladder embutida; 4.096 endereços de E / S

• Variedade de conexões de rede fieldbus

• conexão do servidor de alta velocidade

• Painéis I / F (10) mostram a HMI no pendente

• Controle avançado de movimento de robô (ARM) para maior produtividade e tempo mínimo de aprendizado

• Economia de energia até 25%

• Tempo de reparo (MTTR)

• Fácil manutenção com função para verificar o status do redutor, função de vida de diagnóstico de hardware, resolução de problemas aprimorada e recuperação de alarmes

• Slot flash compacto e porta USB facilitam os backups de memória

• O pendente de programação Windows® CE, pequeno e leve, possui uma tela de toque colorida com capacidade de exibição em várias janelas.

Especificações principais

Carga Máxima de Robô: 35 Kg
Número de eixos: 6
Alcance horizontal máximo: 1.355 mm
Alcance máximo vertical: 2,201 mm
Repetibilidade: ± 0,06 mm
Controlador: DX100

Gama de movimento (°)

Eixo S: ± 180 °
Eixo L: + 145 ° / -50 °
Eixo U: + 220 ° / -140 °
Eixo R: ± 200 °
Eixo B: ± 125 °
Eixo T: ± 360 °

Velocidade máxima (° / s)

Eixo S: 170 ° / s
Eixo L: 170 ° / s
Eixo U: 170 ° / s
Eixo R: 270 ° / s
Eixo B: 270 ° / s
Eixo T: 460 ° / s

Funções

Usinagem , Manuseio de peças , Medição
