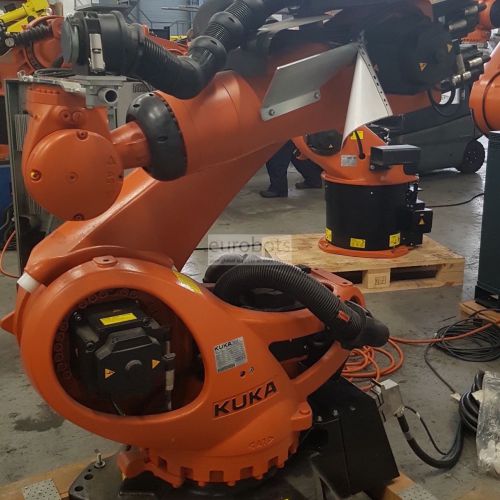

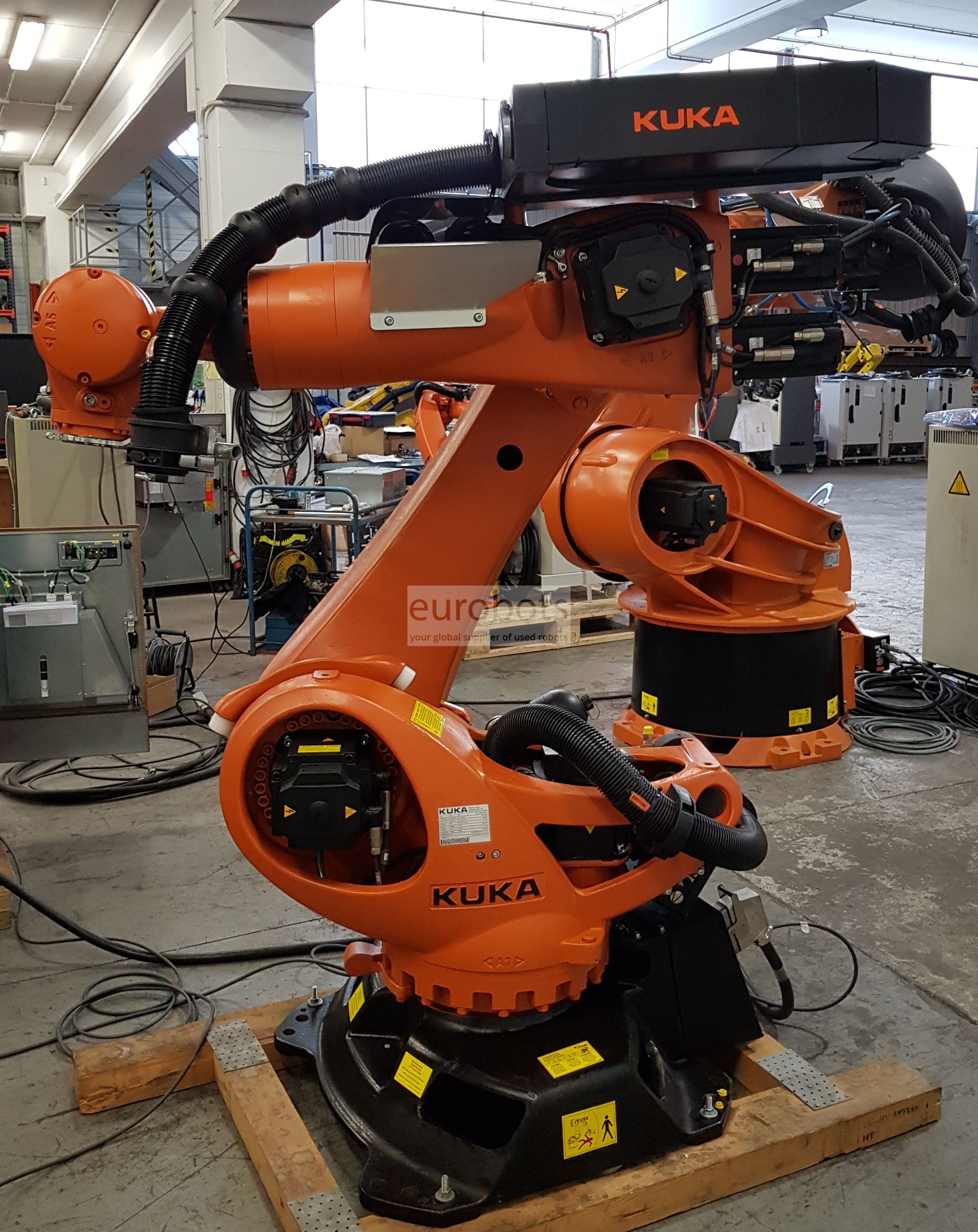

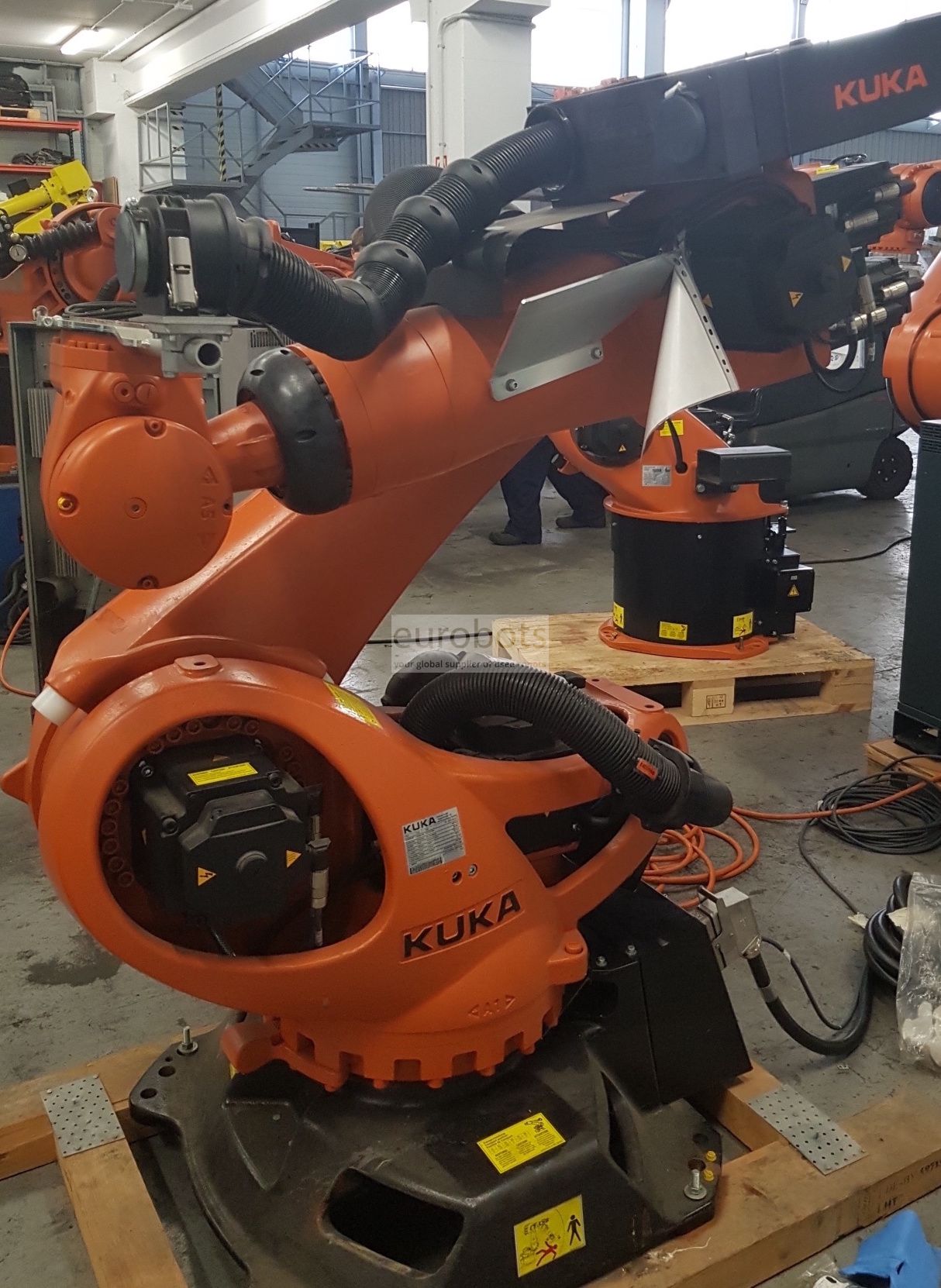

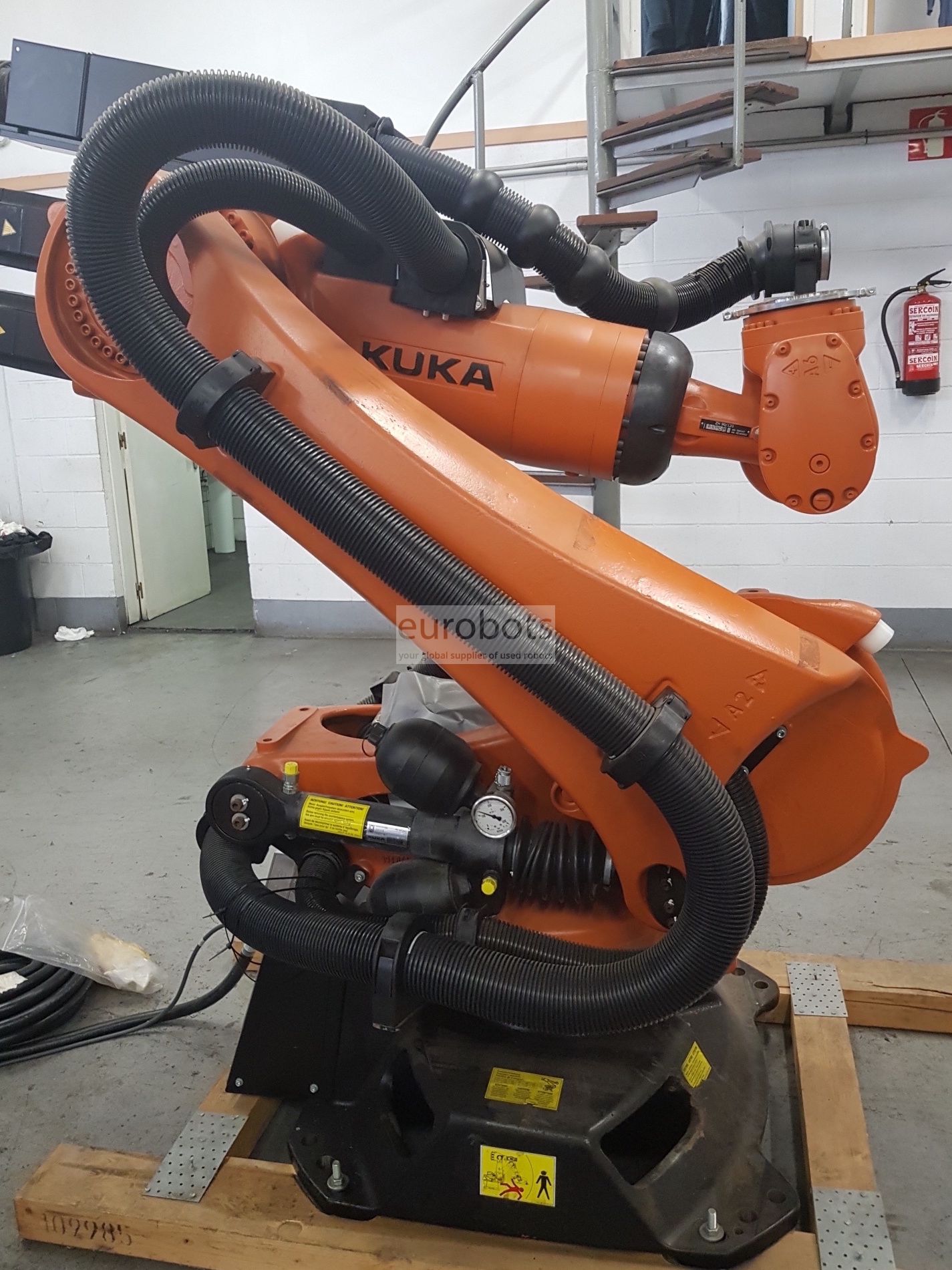

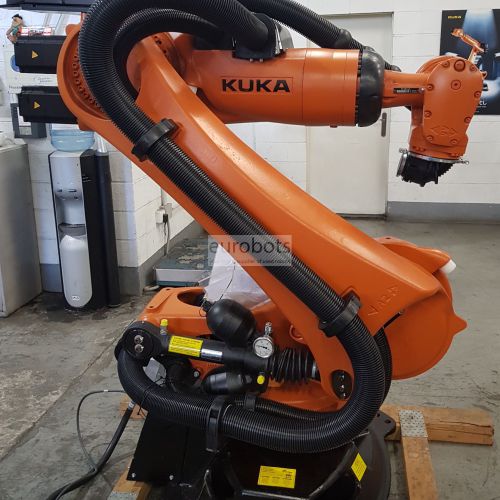

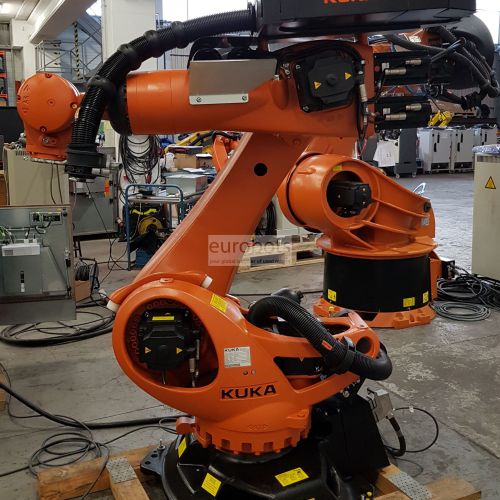

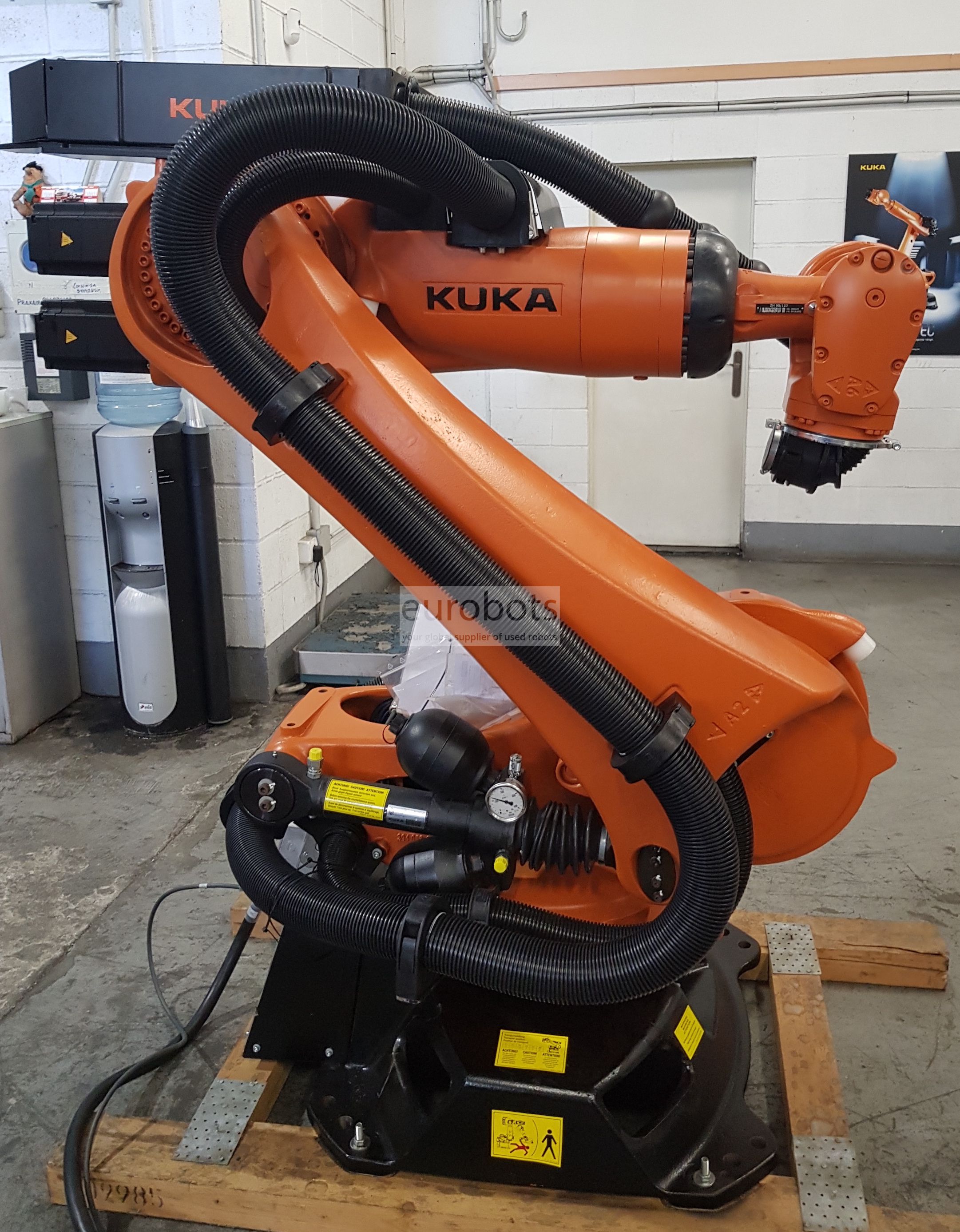

KUKA Quantec KR120 R2500 pro

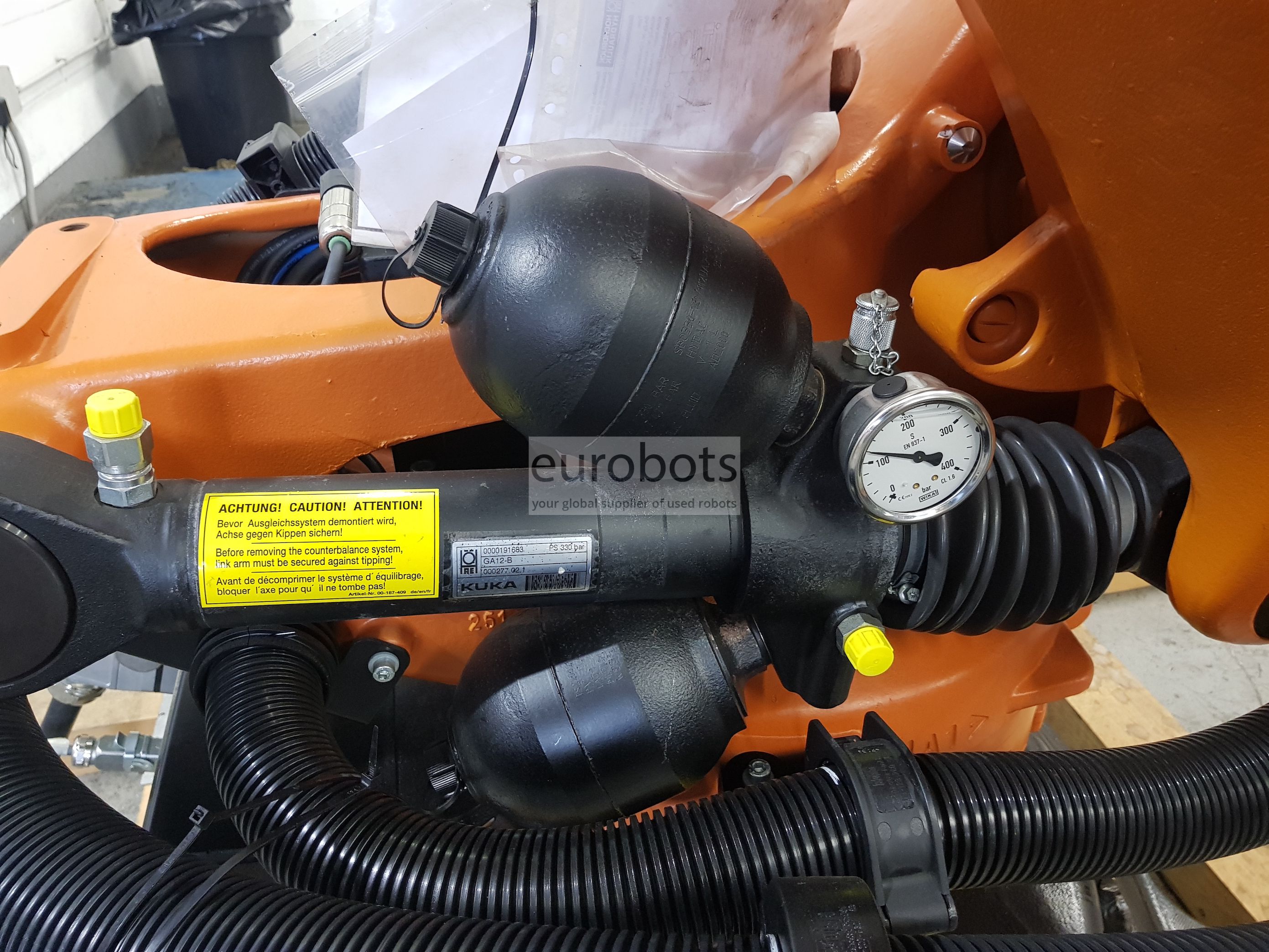

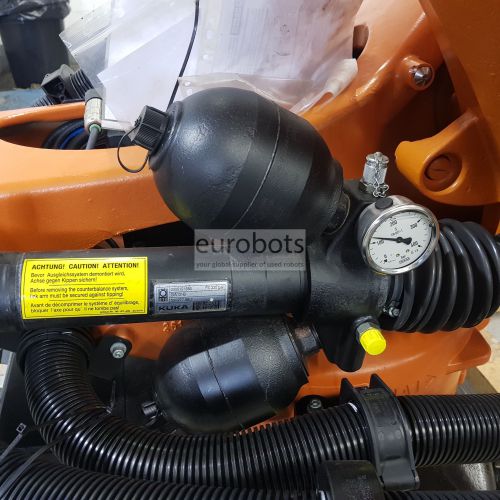

Robô de carga útil elevado, 6 eixos. Uma das mais rápidas da gama robusta de robô Quantec. Sistema de contrapeso de tanque duplo notável. Mecânica completamente nova em comparação com a versão anterior.

Última geração de robôs de alta carga útil (90 a 300 kg). O QUANTEC.

A nova série KUKA QUANTEC é mais eficiente, mais forte, mais rápida e consideravelmente mais versátil: essa é a nova série robô KUKA QUANTEC.

As características do QUANTEC PRO:

I. Uma redução de 25% no volume do robô resulta em requisitos de espaço reduzidos e melhor acessibilidade - mesmo em cantos apertados. Além disso, isso é combinado com instalações mais densas e opções de montagem melhoradas. As vantagens: requisitos mínimos de espaço e produtividade máxima.

II. Resultados ótimos do processo: o sistema mecânico mais rígido, características de movimento melhoradas, tempos de ciclo mais curtos e maior precisão do caminho garantem o melhor desempenho. As vantagens: enorme poder e operação simples.

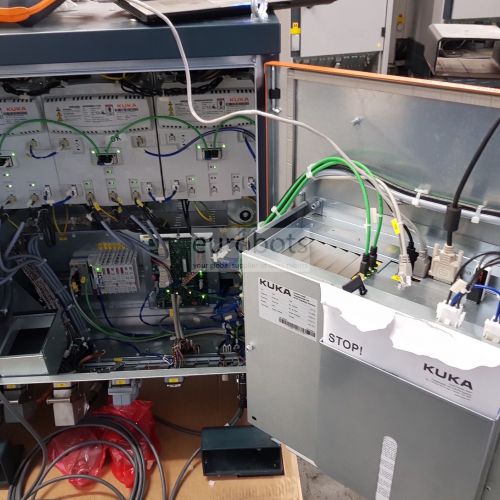

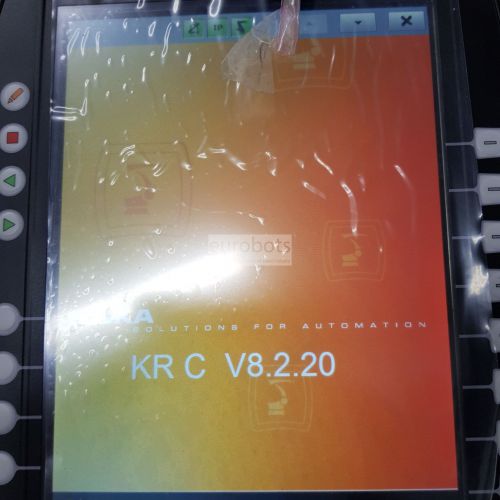

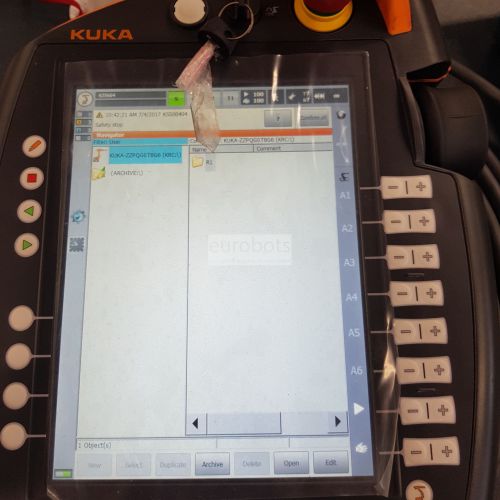

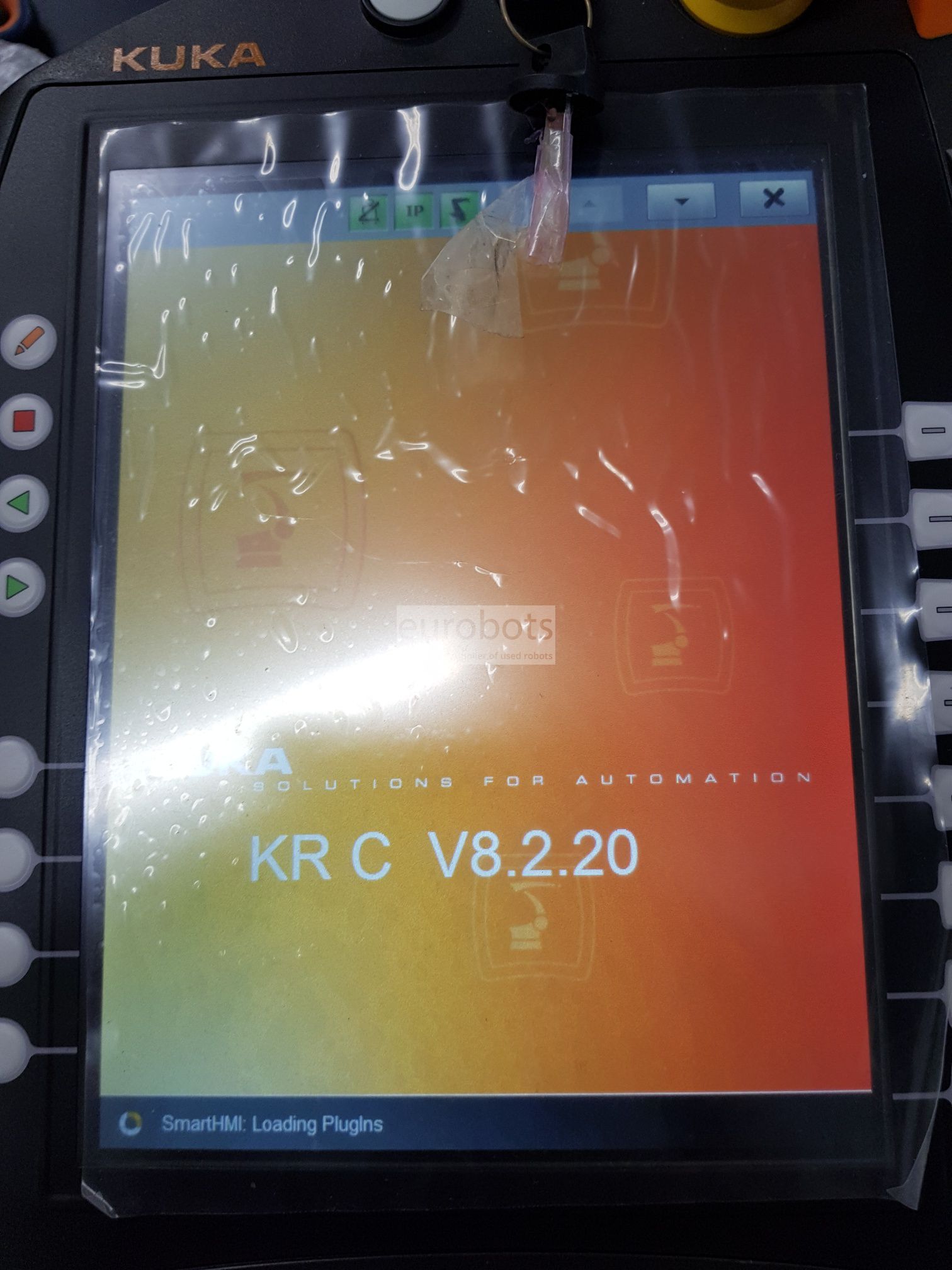

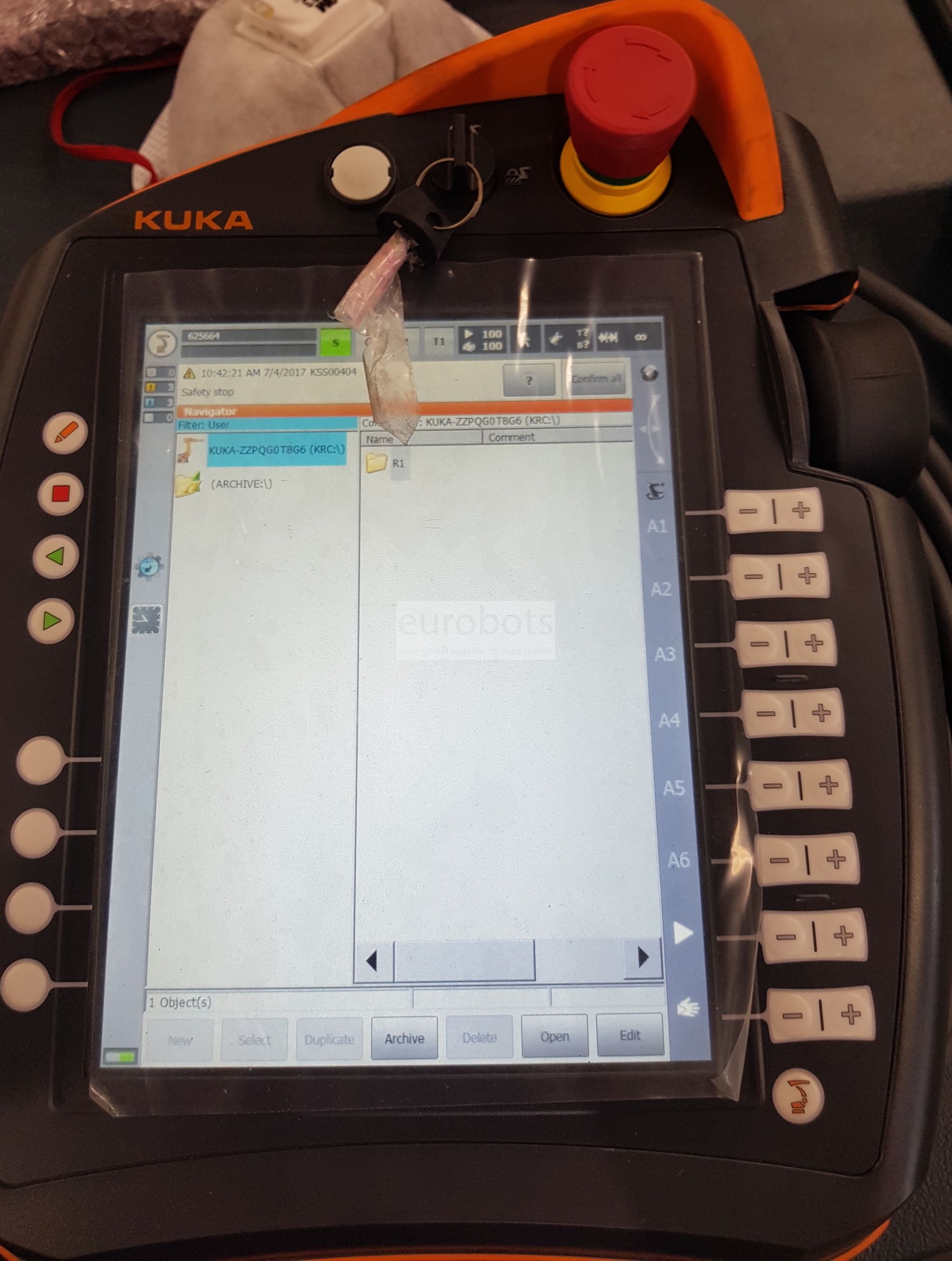

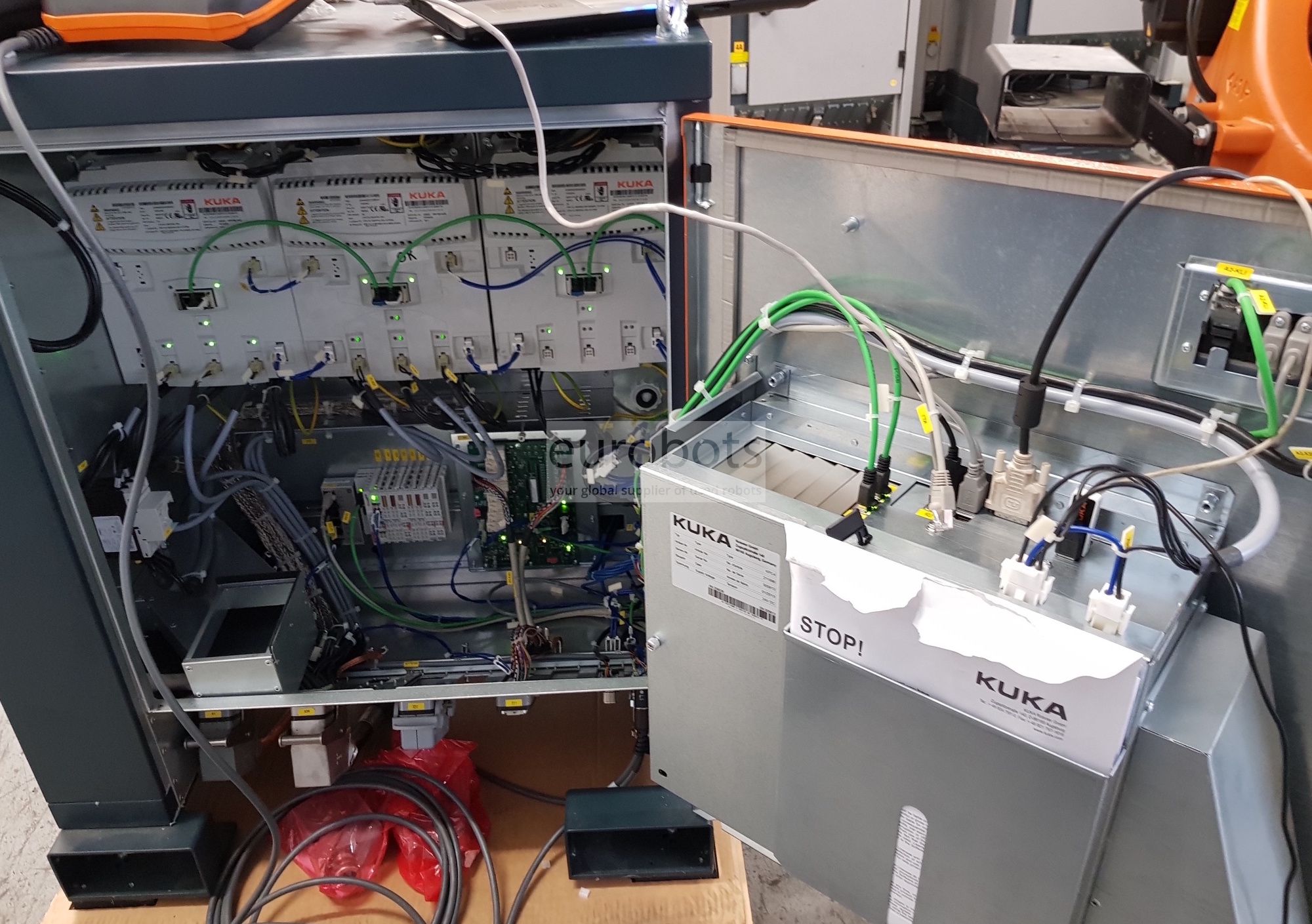

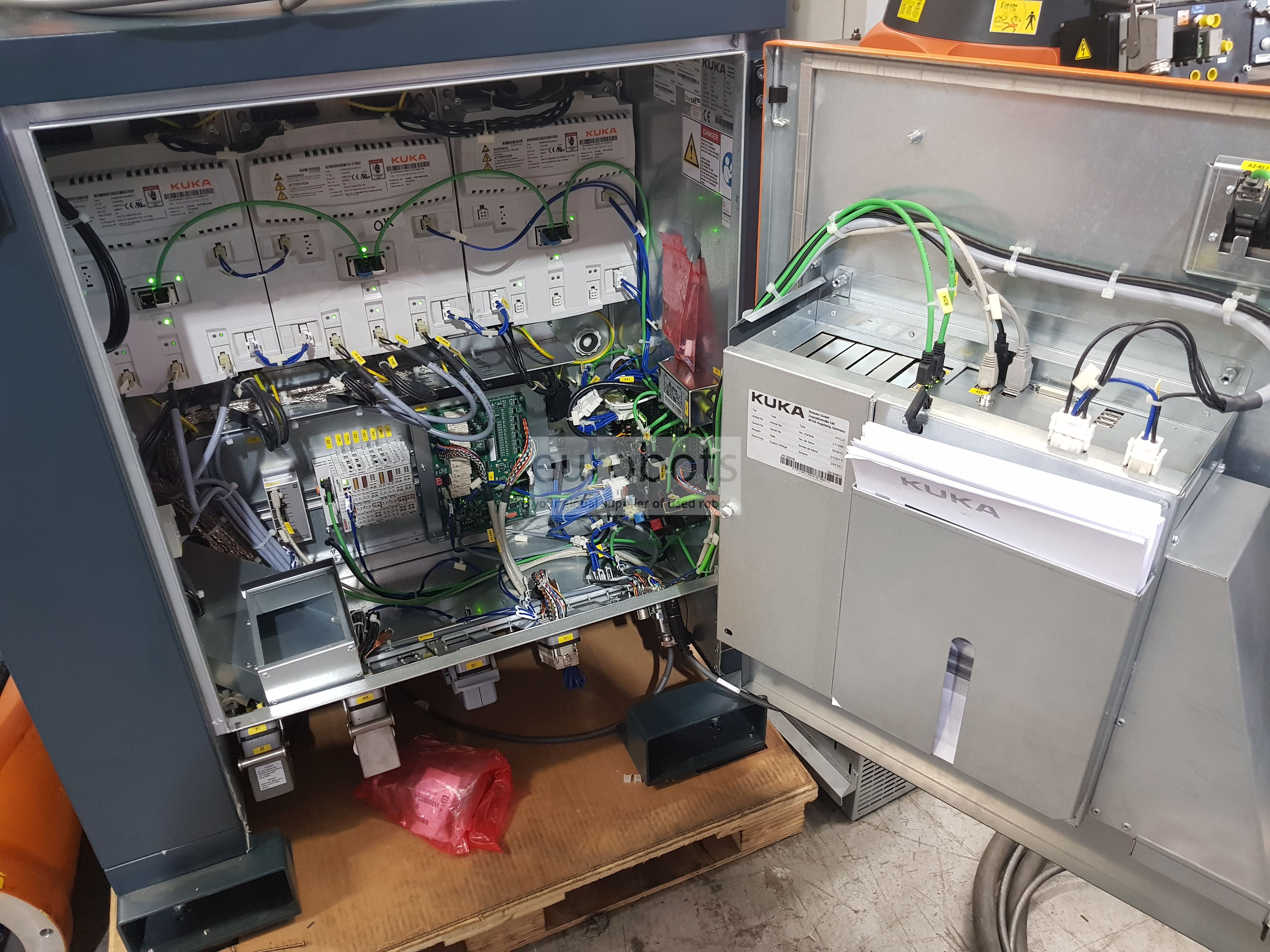

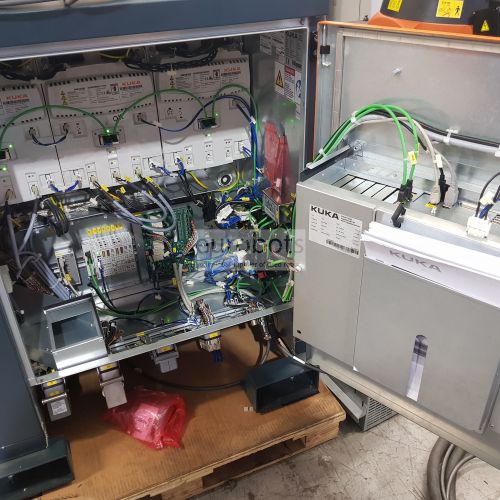

III. KR C4 - Controlador Kuka mais novo

Mais poderoso, mais seguro, mais flexível e, acima de tudo, mais inteligente. O conceito revolucionário do KR C4 fornece uma base sólida para a automação do futuro. Reduz os custos na automação para integração, manutenção e manutenção. A eficiência e flexibilidade a longo prazo dos sistemas aumentam ao mesmo tempo. Por esta razão, a KUKA desenvolveu uma nova arquitetura de sistema inovadora e estruturada que se concentra em padrões de dados abertos e poderosos. Nesta arquitetura, todos os controladores integrados - desde SafetyControl, RobotControl e MotionControl para LogicControl e ProcessControl - possuem um banco de dados e uma infraestrutura comuns que eles usam e compartilham de forma inteligente.

Recursos do KR C4

  • Simples de planejar, operar e manter
  • Continuação de tecnologias de controle baseadas em PC comprovadas pelo serviço
  • Operação rápida e fácil graças ao uso contínuo de conceitos de controle de operador familiar
  • Expansão do conjunto de comandos para uma programação de caminho mais fácil de usar
  • Alta compatibilidade com programas anteriores para o KR ​​C2
  • Segurança, Robô, Lógica, Movimento e ProcessControl em um único sistema de controle
  • Comunicação em tempo real entre os processos de controle dedicados
  • Serviços básicos básicos para a máxima consistência de dados
  • Integração perfeita da tecnologia de segurança para novos campos de aplicação
  • Firewall de software integrado para maior segurança de rede
  • Funções de software inovadoras para eficiência de energia otimizada
  • Plataforma tecnológica compatível com o futuro sem hardware proprietário
  • Suporte do processador multi-core para desempenho escalável
  • Comunicação rápida via Gigabit Ethernet
  • Cartões de memória integrados para dados importantes do sistema
  • Projetado para 400 - 480 VAC
  • Novo conceito de ventilador para eficiência energética otimizada
  • Refrigeração sem manutenção sem tapetes filtrantes
  • O maior desempenho no menor espaço possível
  • Disponibilidade máxima

Dados do robô

  • Carga máxima do robô: 120 Kg
  • Alcance horizontal máximo: 2500 mm
  • Repetibilidade: 0,06 mm
  • Controlador: KR C4

Velocidade do movimento do robô

  • Eixo 1: 136º / s
  • Eixo 2: 130º / s
  • Eixo 3: 120º / s
  • Eixo 4: 292º / s
  • Eixo 5: 258º / s
  • Eixo 6: 284º / s

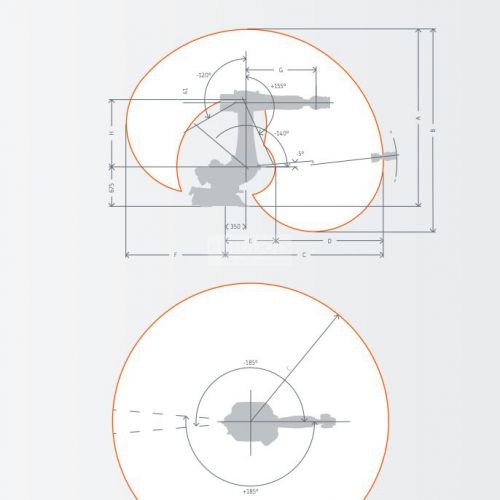

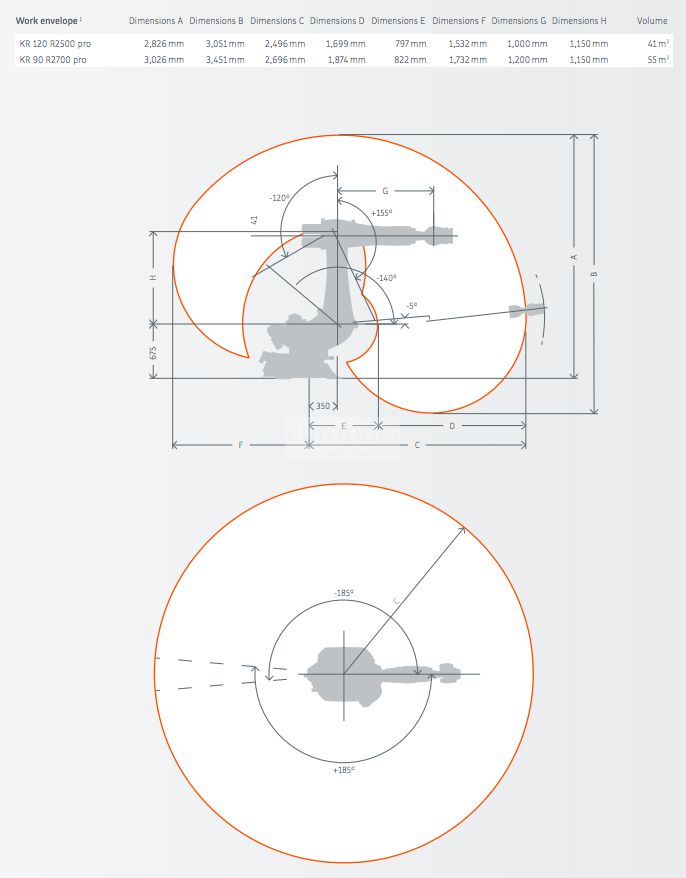

Gama de movimento

  • Eixo 1: ± 185 °
  • Eixo 2: -5 ° / -140 °
  • Eixo 3: + 155 ° / -120 °
  • Eixo 4: ± 350 °
  • Eixo 5: ± 125 °
  • Eixo 6: ± 350 °

Funções

Spotwelding , Carga e descarga de peças , Usinagem , Manuseio de peças , Medição , Soldadura laser Nd-Yag , Colagem - colagem adesiva , Corte de plasma
