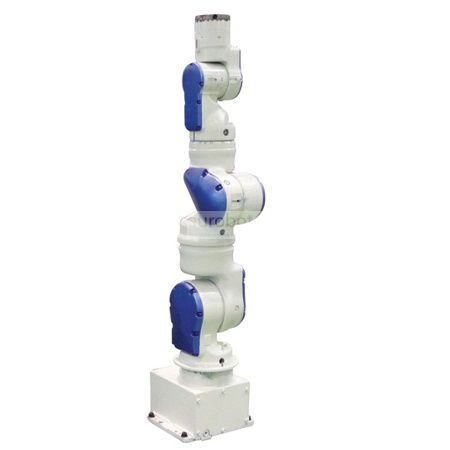

Motoman SIA5D

Awaiting more stock

O SIA5D é um dos robôs de maior desempenho da série SIA. Graças à sua agilidade e versatilidade, este robô pode realizar tarefas em espaços confinados, pode ser alinhado verticalmente para instalar em um pé quadrado de espaço e tem menos de 220 mm de largura no ponto mais largo. manipula um comprimento de eixo curto que permite liberdade de movimento e localiza o robô no chão, teto ou parede.

Características do controlador DX100

O controlador DX100 compacto da Yaskawa com estrutura avançada e controle de processo, oferecendo maior liberdade ao usuário, mesmo no conceito de uma célula automatizada:

• Sistema de controle multirrobôs com até 8 robôs / 72 eixos de movimento coordenados.

• Arquitetura de PC robusta, que fornece controle em nível de sistema para células de trabalho robótico.

• Conexões na parte traseira do gabinete de controle para otimizar o espaço interno

• Processamento de lógica ladder embutida; 4.096 endereços de E / S

• Variedade de conexões de rede fieldbus

• conexão do servidor de alta velocidade

• Painéis I / F (10) mostram a HMI no pendente

• Controle avançado de movimento de robô (ARM) para maior produtividade e tempo mínimo de aprendizado

• Economia de energia até 25%

• Tempo de reparo (MTTR)

• Fácil manutenção com função para verificar o status do redutor, função de vida de diagnóstico de hardware, resolução de problemas aprimorada e recuperação de alarmes

• Slot flash compacto e porta USB facilitam os backups de memória

• O pendente de programação Windows® CE, pequeno e leve, possui uma tela de toque colorida com capacidade de exibição em várias janelas.

Especificações principais

Carga Máxima de Robô: 5 kg
Número de eixos: 7
Alcance horizontal máximo: 559 mm
Alcance máximo vertical: 1.007 mm
Repetibilidade: ± 0,06 mm
Controlador: DX100

Gama de movimento (°)

Eixo S: ± 180 °
Eixo L: ± 110 °
Eixo E: ± 170 °
Eixo U: +115 / -90 °
Eixo R: ± 180 °
Eixo B: ± 110 °
Eixo T: ± 180 °

Velocidade máxima (° / s)

Eixo S: 200 ° / s
Eixo L: 200 ° / s
Eixo E: 200 ° / s
Eixo U: 200 ° / s
Eixo R: 200 ° / s
Eixo B: 230 ° / s
Eixo T: 350 ° / s

Aplicações de robô

Montagem
Moldagem por injeção
Inspeção
Embalagem
Máquina tendente
Transferência de peça

Funções

Usinagem , Manuseio de peças , Medição , Montagem de peças
